Montage mécanique du lecteur LabKey Next : fixation murale et passage du câble RS-485.

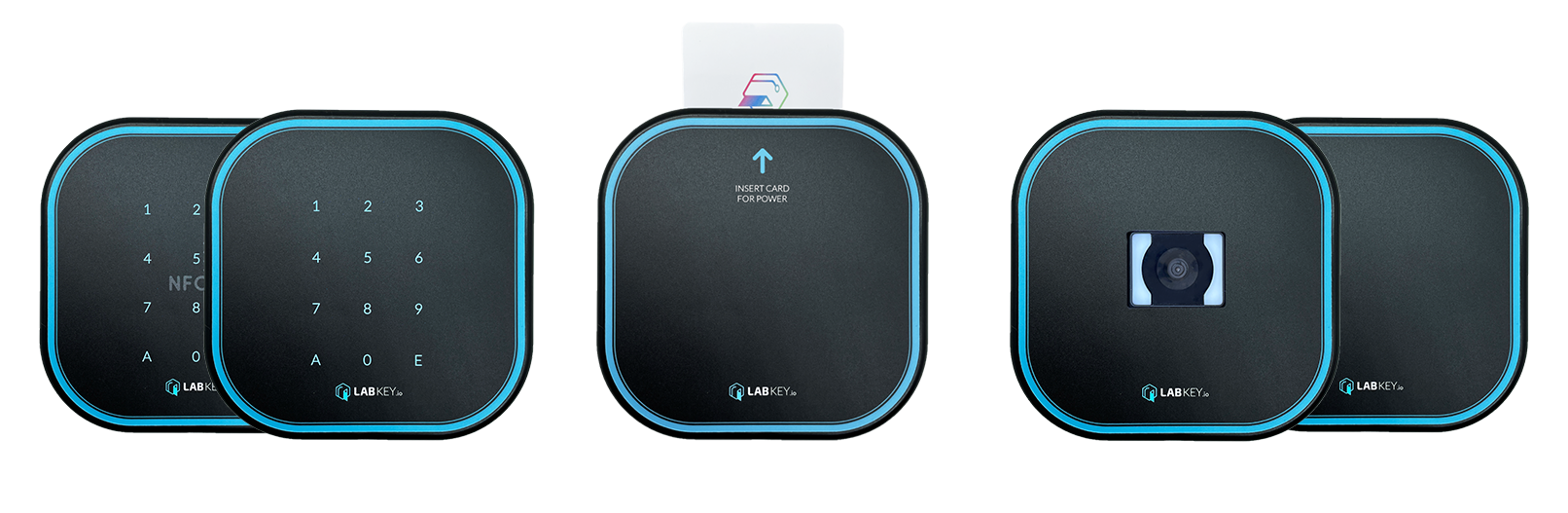

Lecteur LabKey Next
Connexion des appareils de commande à l’unité de contrôle

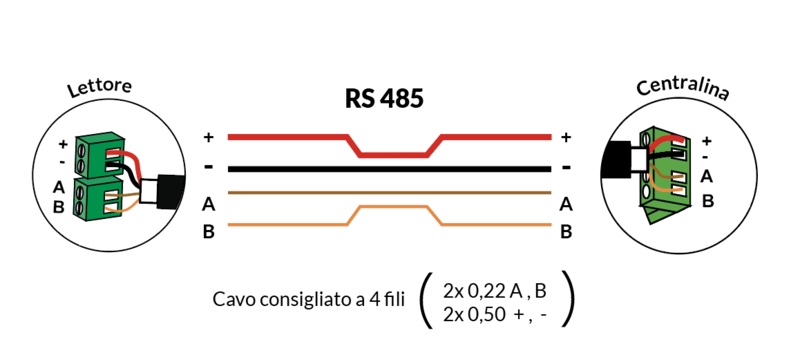

La connexion entre l’unité de contrôle et l’appareil de commande de la gamme Next s’effectue via un bus RS-485 : consultez la page dédiée pour le câble recommandé, la distance maximale et la polarité.

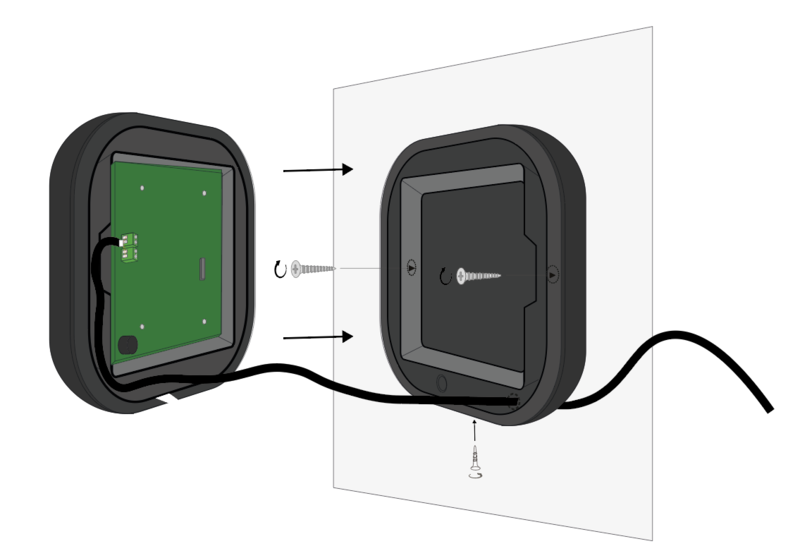

Montage mural
- Fixez l’appareil de commande au mur à l’aide des deux vis fournies. À l’intérieur du boîtier, vous trouverez des guides qui faciliteront le bon positionnement pour la fixation.
- Percez un troisième trou en bas pour permettre le passage du câble RS-485.
- Connectez les câbles correspondants (+, -, A et B) aux bornes respectives de l’appareil de commande, puis refermez le boîtier en vissant la vis incluse.
