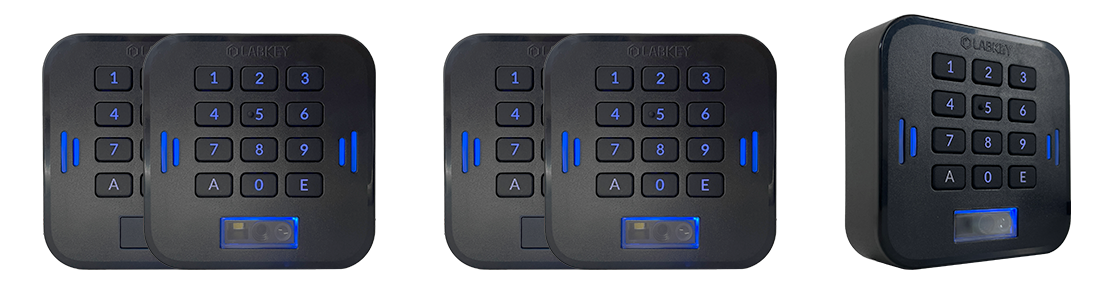

Lecteur Mini

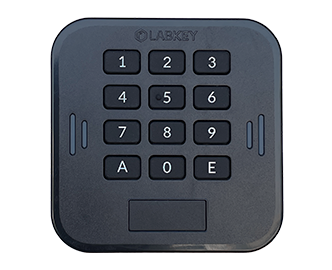

Lecteur LabKey Mini
Connexion des appareils de commande à l’unité de contrôle

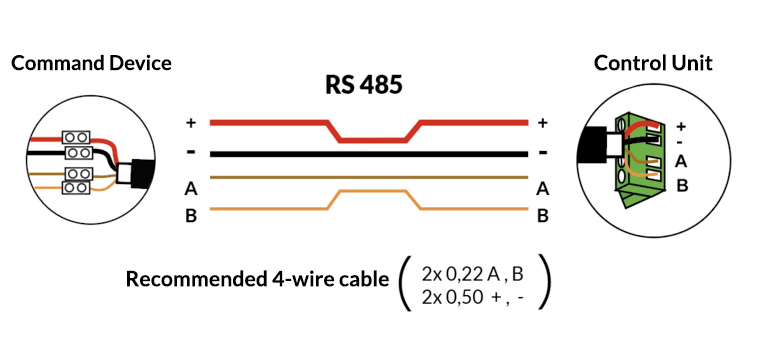

La connexion entre l’unité de contrôle et l’appareil de commande de la gamme Mini s’effectue via un bus RS-485 : consultez la page dédiée pour le câble recommandé, la distance maximale et la polarité.
Connexion de l’appareil Radio à l’unité de contrôle
Le clavier Radio utilise une pile CR2450, dont la durée moyenne est de 2 ans selon l’utilisation.

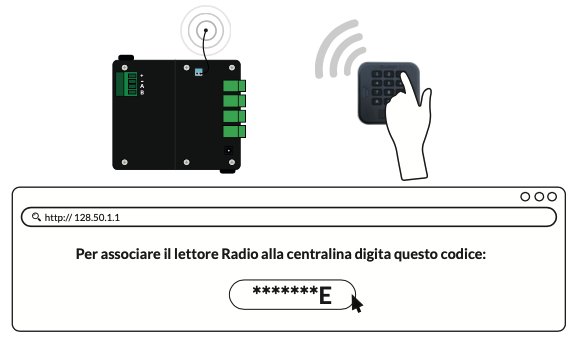

Pour connecter le LabKey Mini Clavier Radio à l’unité de contrôle, aucun câble n’est nécessaire puisqu’il fonctionne sur la fréquence radio 433,92 MHz. L’unité de contrôle concernée doit être équipée d’un module radio supplémentaire à ajouter au moment de l’achat.
Sur la page http://128.50.1.1, cliquez sur « Appareils Radio » pour associer l’unité de contrôle au LabKey Mini Radio. Pour des instructions détaillées sur l’accès à cette page, consultez la section : Comment se connecter à l’unité de contrôle pour la gestion.

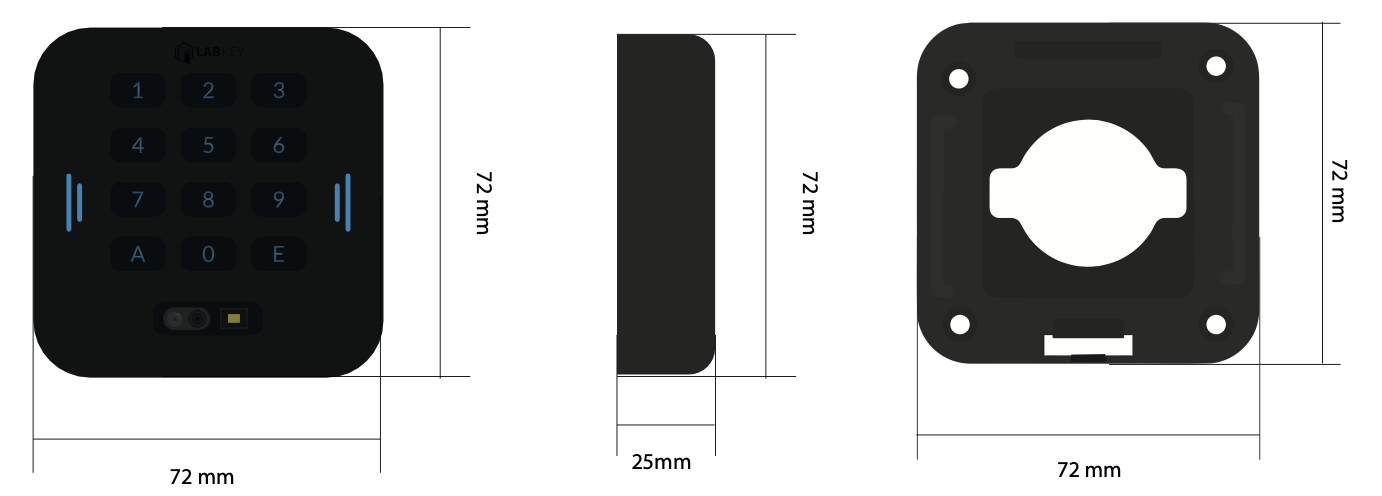

Dimensions du lecteur MINI
Télécharger le PDF avec les mesures complètes

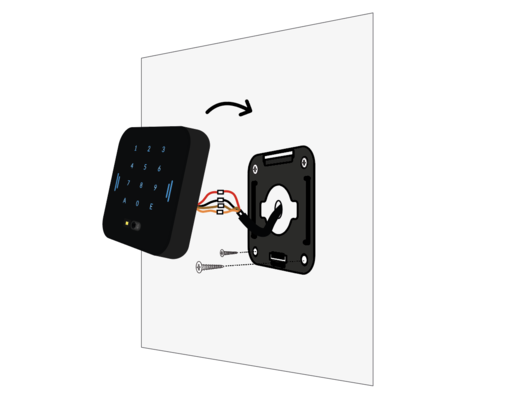

Montage mural
- Fixez le support au mur avec les 4 vis fournies.
- Faites sortir le câble RS-485 du mur et faites-le passer par le trou du support.
- Connectez les câbles correspondants (+, -, A et B) aux bornes respectives de l’appareil de commande.

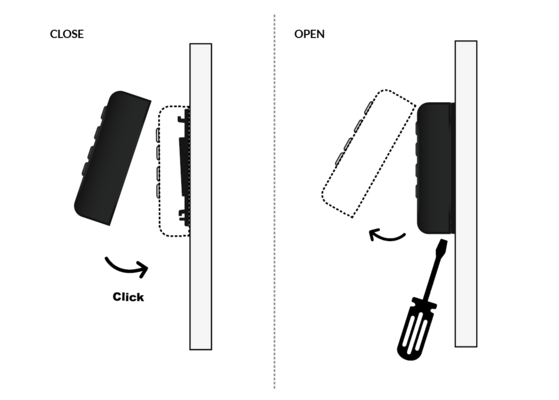

- Accrochez l’appareil de commande au support mural, en vous assurant qu’il s’enclenche bien (“clic”).
Pour détacher l’appareil de commande du support mural, utilisez un tournevis.
DUAL-MODE pour le lecteur QR Code (Mini et Glass)
Nos QR codes ont été testés dans toutes les conditions de luminosité pour garantir une fonctionnalité maximale. De plus, grâce à son dual mode, notre lecteur QR code répond à tous les besoins :
- Mode Day : le lecteur reste constamment actif et donc toujours en mise au point
- Mode Night (par défaut) : le lecteur s’active et se met au point grâce au capteur de présence, sans émettre aucune lumière.

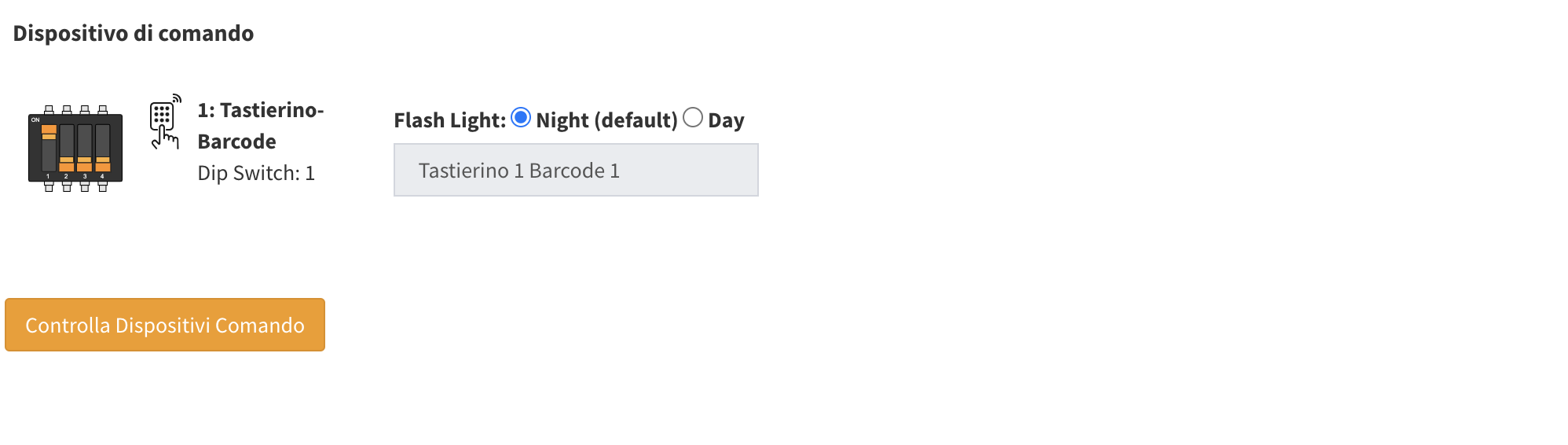

Pour changer le mode du QR Code, rendez-vous dans la section My Labkey > Labkey et cliquez sur le crayon vert correspondant à l’unité de contrôle à laquelle est connecté votre lecteur qr code.
ATTENTION : le changement de ce paramètre redémarre l’appareil de commande.
