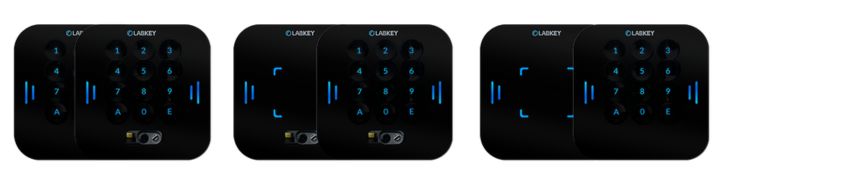

Lecteur Glass
Lecteur LabKey Glass
Attention : le modèle de lecteur LabKey Credit Card suit, du point de vue matériel, les caractéristiques décrites ici pour le modèle LabKey Glass.
Connexion des appareils de commande à l’unité de contrôle

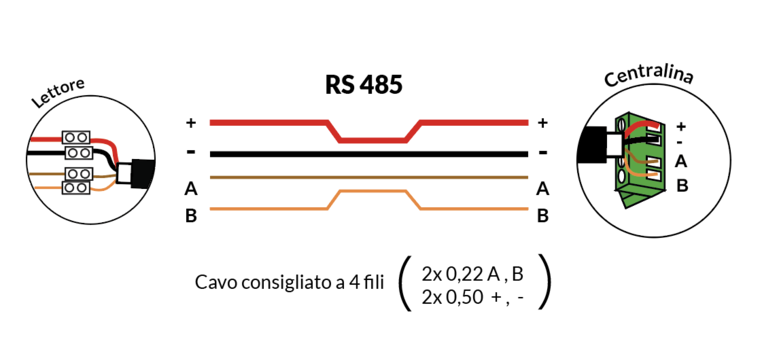

La connexion entre l’unité de contrôle et l’appareil de commande de la gamme Glass s’effectue via un bus RS-485 : consultez la page dédiée pour le câble recommandé, la distance maximale et la polarité.

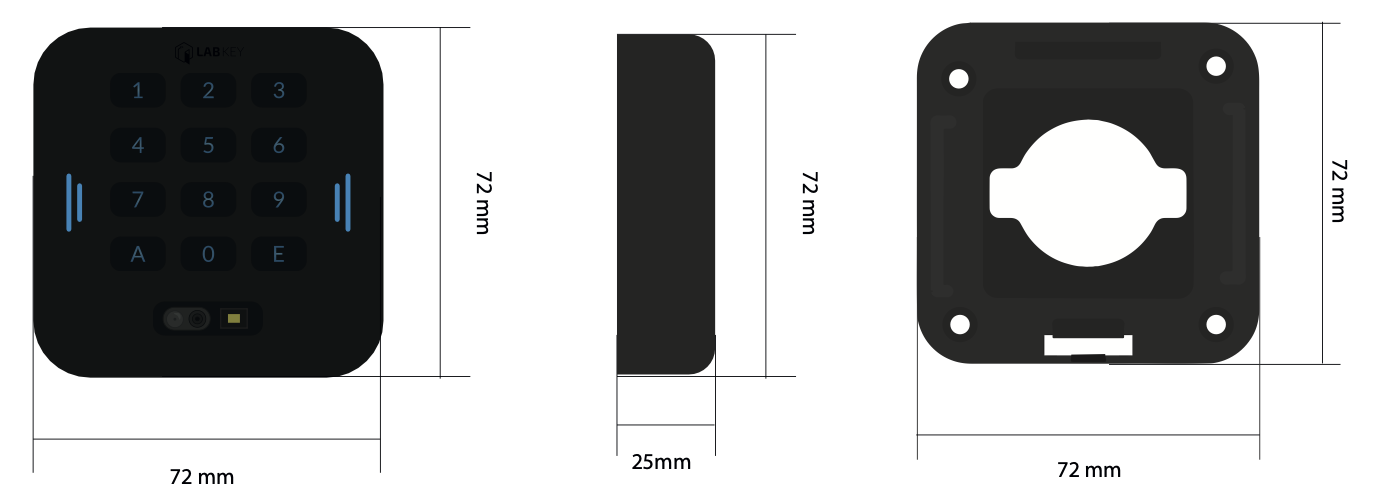

Dimensions du lecteur GLASS
Télécharger le PDF avec les mesures complètes
Montage mural

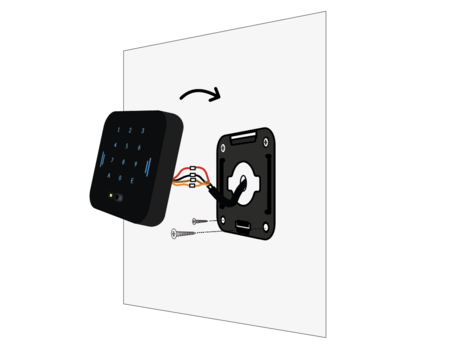

- Fixez le support au mur avec les 4 vis fournies.
- Faites sortir le câble RS-485 du mur et faites-le passer par le trou du support.
- Connectez les câbles correspondants (+, -, A et B) aux bornes respectives de l’appareil de commande.

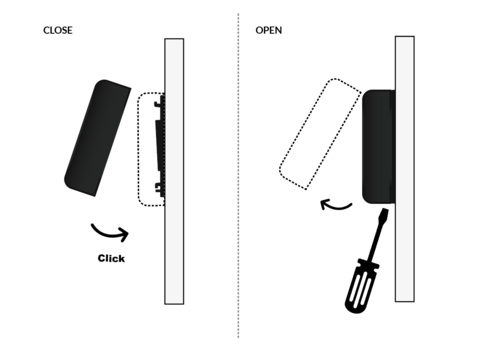

- Accrochez l’appareil de commande au support mural, en vous assurant qu’il s’enclenche bien (“clic”).
Pour détacher l’appareil de commande du support mural, utilisez un tournevis.

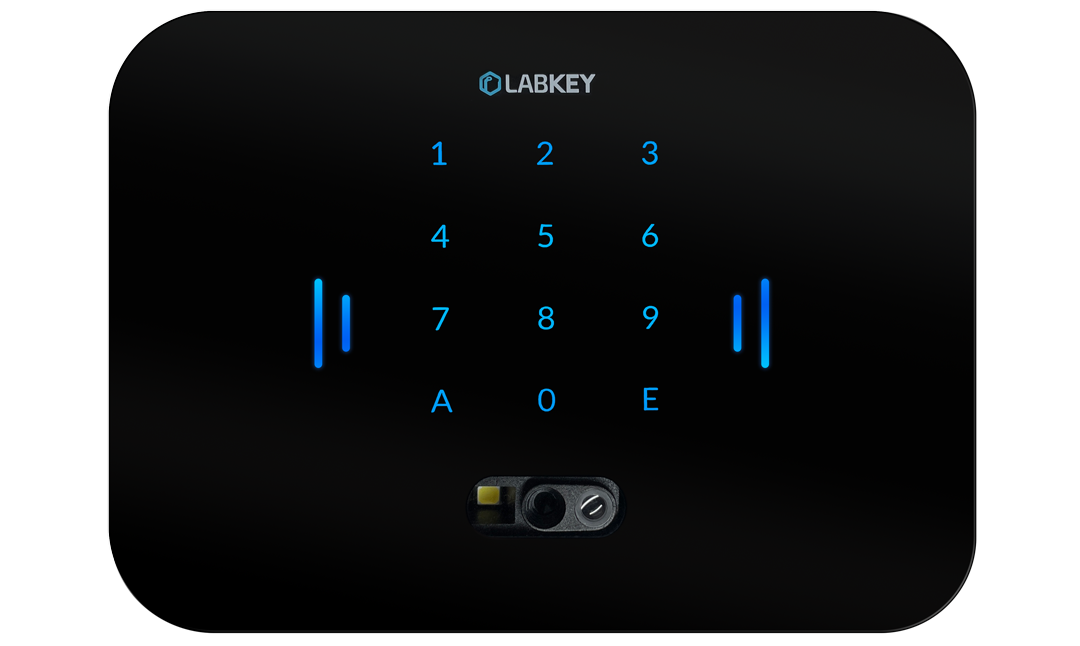

Montage mural LabKey Glass 503

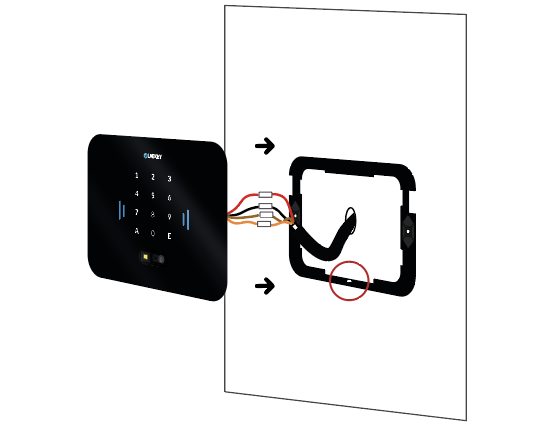

- Fixez le support au mur avec les vis de fixation. Remarque : assurez-vous que le support ait le trou pour la vis orienté vers le bas.
- Faites sortir le câble RS-485 du mur et faites-le passer par le trou du support.
- Connectez les câbles correspondants (+, -, A et B) aux bornes respectives de l’appareil de commande.

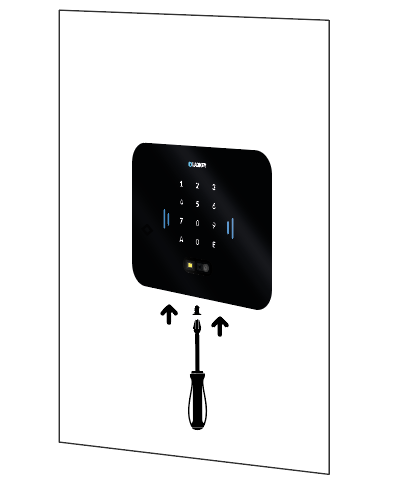

- Fixez l’appareil de commande au support mural en le vissant. Remarque : assurez-vous que l’appareil de commande soit bien fixé au support mural.
Télécharger le PDF avec les mesures complètes
QR CODE DUAL-MODE
Nos QR codes ont été testés dans toutes les conditions de luminosité pour garantir une fonctionnalité maximale. De plus, grâce à son dual mode, notre lecteur QR code répond à tous les besoins :
- Mode Day : le lecteur reste constamment actif et donc toujours en mise au point
- Mode Night (par défaut) : le lecteur s’active et se met au point grâce au capteur de présence, sans émettre aucune lumière.

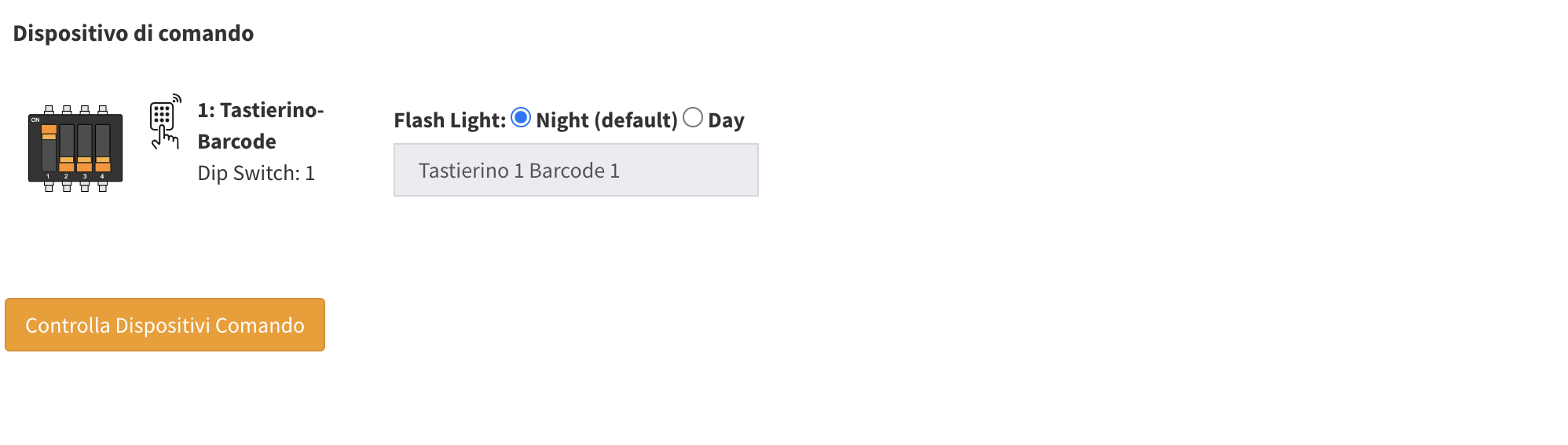

Pour changer le mode du QR Code, rendez-vous dans la section My Labkey > Labkey et cliquez sur le crayon vert correspondant à l’unité de contrôle à laquelle est connecté votre lecteur qr code.
ATTENTION : le changement de ce paramètre redémarre l’appareil de commande.
