Lecteur Extreme
Montage mécanique des deux modèles Extreme : QR Code encastré (câble USB) et Clavier Anti-Vandalisme (bus RS-485).
Lecteur LabKey Extreme QR Code
Connexion des appareils de commande

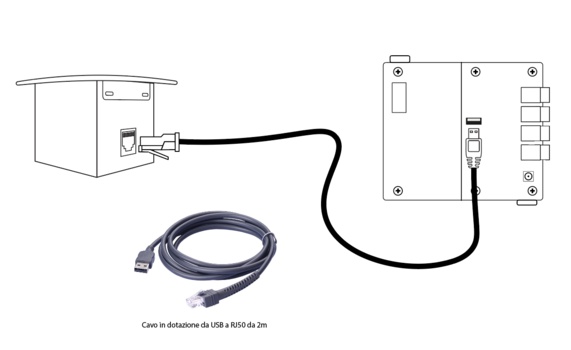

La connexion entre l’unité de contrôle et l’appareil de commande QR Code Extreme encastré s’effectue via un câble USB-RJ50 : consultez la page dédiée pour les spécifications du câble.
Télécharger le PDF avec les mesures complètes
Montage mural

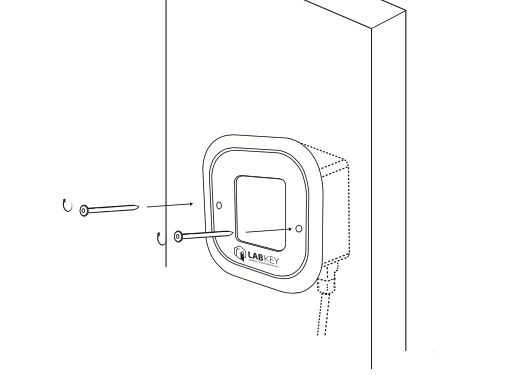

Cet appareil de commande est particulièrement adapté aux installations encastrées ou sur des boîtiers tels que les tourniquets, ce qui en fait l’une des solutions les plus utilisées pour le contrôle d’accès des tourniquets. Voici comment procéder :
- Choisissez la position idéale pour installer l’appareil de commande.
- Faites sortir le câble USB-RJ50 du mur ou du tourniquet et connectez l’appareil de commande au lecteur.
- Utilisez les deux vis fournies pour fixer solidement l’appareil dans la position choisie.
Lecteur LabKey Extreme Clavier Anti-Vandalisme
Connexion des appareils de commande

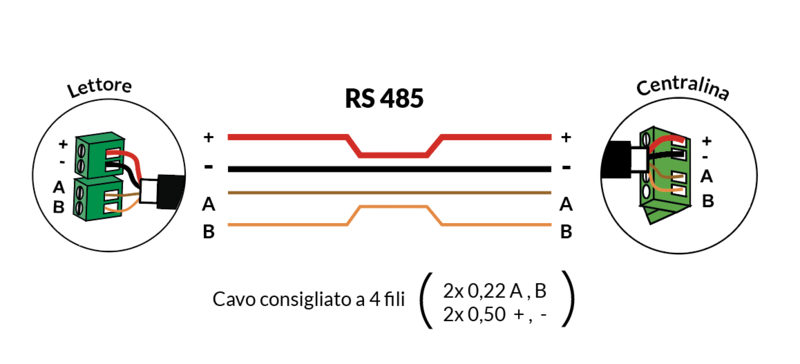

La connexion entre l’unité de contrôle et l’appareil de commande Extreme Clavier Anti-Vandalisme s’effectue via un bus RS-485 : consultez la page dédiée pour le câble recommandé, la distance maximale et la polarité.
Télécharger le PDF avec les mesures complètes
Montage mural

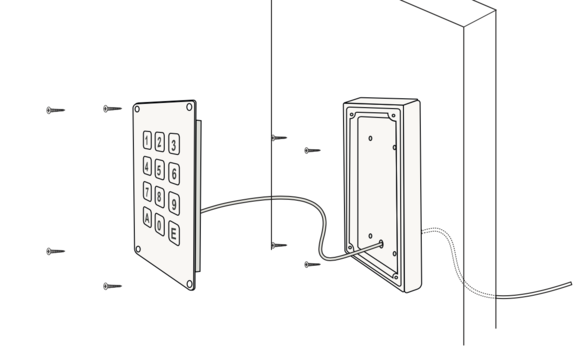

- Percez cinq trous dans le boîtier arrière du clavier, en suivant les guides internes : quatre trous sont destinés à la fixation murale à l’aide des vis fournies, tandis qu’un trou central en bas permet le passage du câble RS-485.
- Fixez le boîtier arrière du lecteur au mur à l’aide des quatre vis prévues pour la fixation.
- Faites sortir le câble RS-485 du mur et connectez les câbles correspondants (+, -, A, B) aux bornes internes du lecteur à clavier.
- Positionnez la partie clavier en acier inoxydable de façon à ce qu’elle s’emboîte parfaitement dans le boîtier en plastique, puis fixez-la à l’aide des quatre vis Torx incluses.
