Câblage bus RS-485
La connexion entre l’unité de contrôle et l’appareil de commande s’effectue via un câble RS-485 : câble recommandé à 4 fils, distance maximale 200 m, attention à la polarité du bornier.

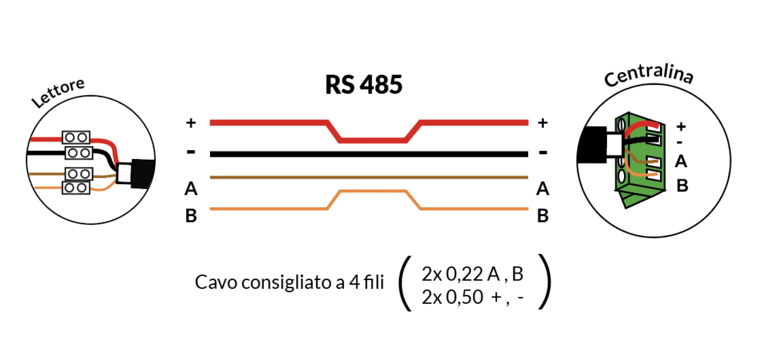

La connexion entre l’unité de contrôle et l’appareil de commande s’effectue via un câble RS-485. Cette spécification est commune à tous les lecteurs LabKey qui utilisent ce bus : Next, Mini, Glass et Extreme Clavier Anti-Vandalisme.
- Câble 4 fils recommandé (2x 0,22 A, B / 2x 0,50 +, -).
- Distance maximale de câblage : 200 m.
- Attention ! Ne pas inverser les polarités du bornier.
- L’appareil de commande est alimenté directement par l’unité de contrôle.
- Il est possible de connecter jusqu’à 8 appareils de commande à l’unité de contrôle (jusqu’à 4 pour la version 2 relais), avec une connexion en étoile ou en guirlande.
Pour la fixation mécanique au mur, consultez la page du modèle de lecteur spécifique.
