Connexion électrique
Alimentation
Les unités de contrôle nécessitent l’alimentation 12V/1A fournie.
Chaque appareil de commande, hormis le LabKey Mini Clavier Radio, est alimenté directement par l’unité de contrôle via la connexion en câble RS485. Le clavier radio fait exception : il fonctionne avec une pile CR2450 dont la durée moyenne est de 2 ans selon l’utilisation.

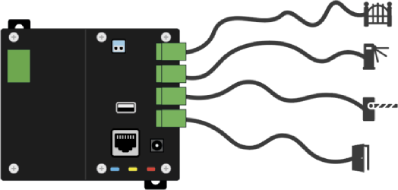

Connexion des relais
Connectez le portail ou l’appareil électronique que vous souhaitez piloter, coupez le circuit et faites le pont avec la borne de l’unité de contrôle en l’insérant sur l’un des relais disponibles.
Chaque unité de contrôle dispose de 2, 4 ou 8 relais selon le modèle choisi.
- L’unité de contrôle à 2 relais peut commander au maximum 2 portails et connecter au maximum 4 appareils de commande.
- L’unité de contrôle à 4 relais peut commander au maximum 4 portails et connecter au maximum 8 appareils de commande.
- L’unité de contrôle à 8 relais gère 8 portails avec 8 appareils de commande.
Notre contact est N/O (normalement ouvert) pour les 4 premiers relais ; pour l’unité de contrôle PRO à 8 relais et le modèle Light, les relais peuvent être N/O (normalement ouverts) ou N/C (normalement fermés). Tous les relais ont une puissance MAX 10A/250V.

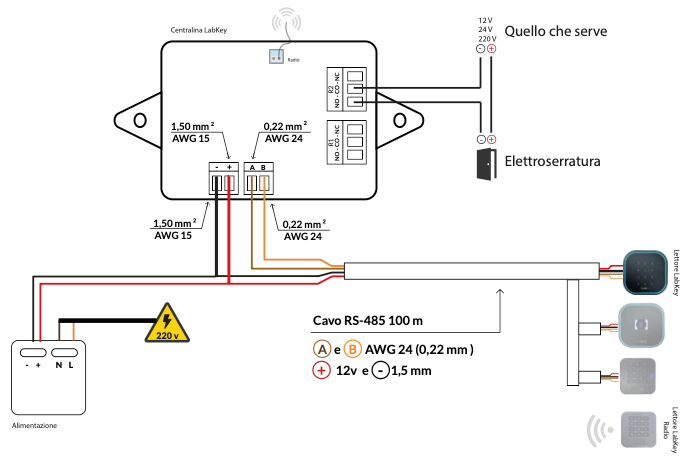

Câblage de l’unité de contrôle Light
Connectez le BUS RS485 au bornier + - A B ; via les relais R1 et R2, fermez le circuit de l’appareil électronique que vous souhaitez piloter. Suivez le schéma ci-dessous.
Télécharger le PDF de connexion et des mesures

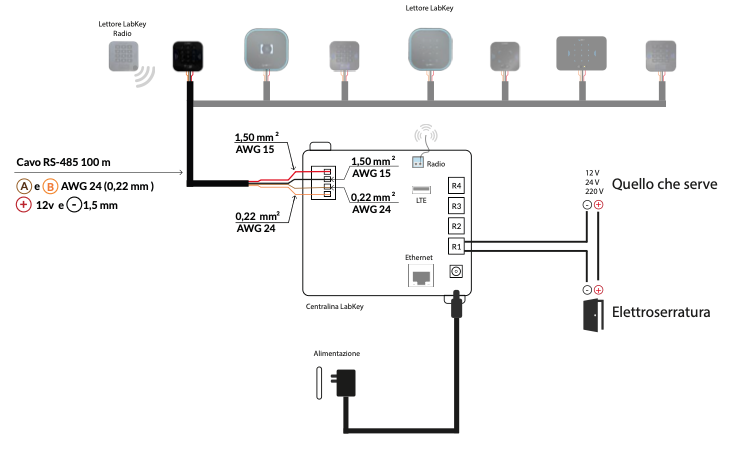

Câblage des unités de contrôle Basic, PRO, LTE
Connectez le BUS RS485 au bornier + - A B de tous les lecteurs ; via les relais R1, R2, R3, R4, fermez le circuit de l’appareil électronique que vous souhaitez piloter. Suivez le schéma ci-dessous.
Télécharger le PDF de connexion et des mesures

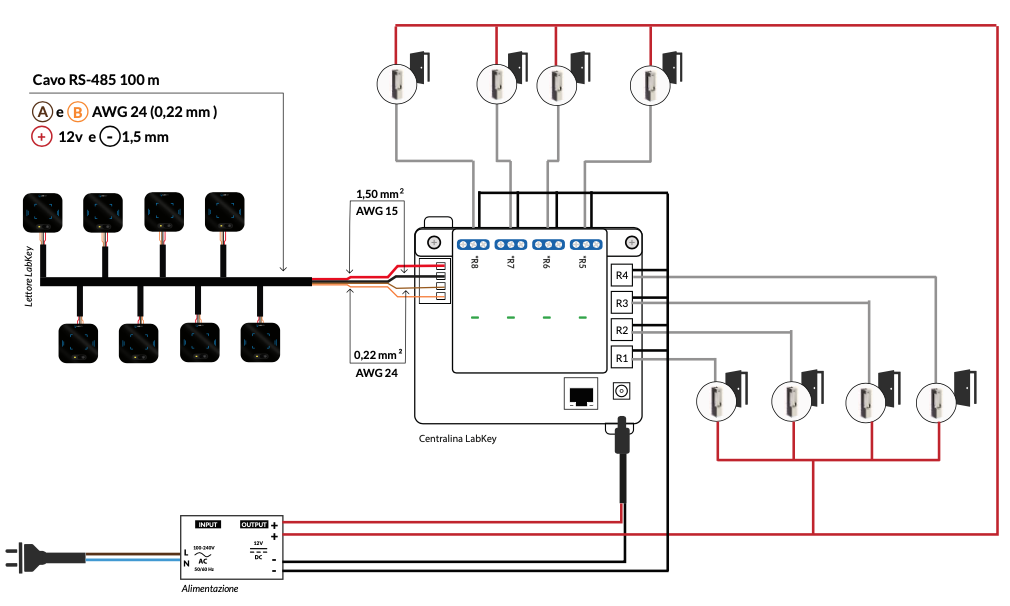

Câblage ACCESS PRO 8
Pour la version PRO 8, nous mettons à disposition une alimentation sur rail DIN de 4,5 A, également en 12V, afin de pouvoir câbler directement les éventuels portails.
Les relais R1, R2, R3, R4 sont N/O (normalement ouverts), les relais R5, R6, R7 peuvent aussi être N/C (normalement fermés).
Le BUS sur les lecteurs est en parallèle : il est possible de les connecter aussi bien en guirlande qu’en étoile.
Télécharger le PDF de connexion et des mesures

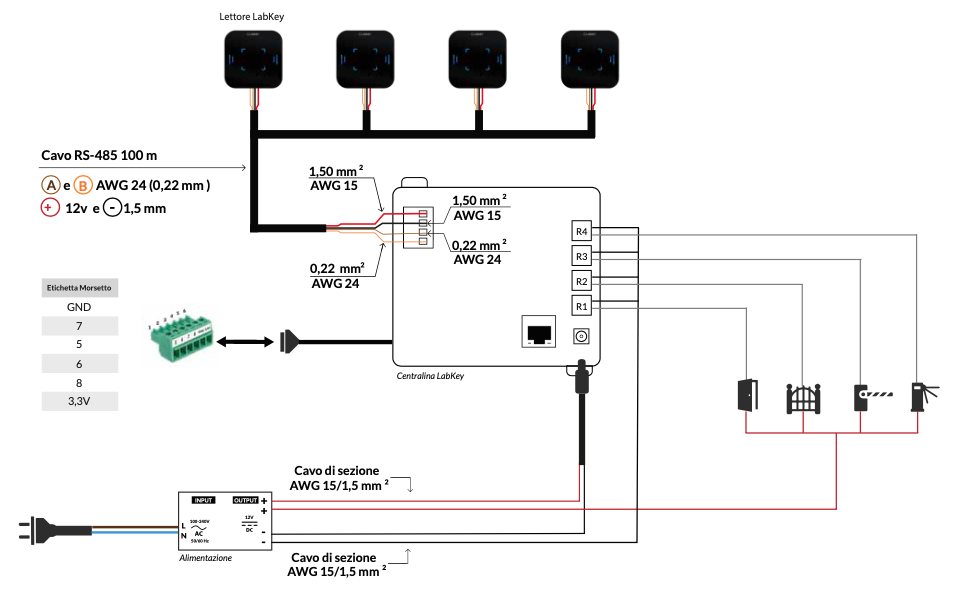

Gestion GPIO d’entrée
Il s’agit d’un connecteur matériel supplémentaire pouvant être demandé sur les unités de contrôle PRO. Il permet de gérer 4 GPIO d’entrée et donc de contrôler des appareils ou capteurs externes.
Le logiciel fourni avec ces GPIO permet de bloquer l’accès à un portail si l’état du GPIO se trouve dans une position spécifique, par exemple si l’alarme est active, le lecteur n’autorise pas l’accès même à un utilisateur possédant des identifiants corrects. Il est également possible de déclencher des appareils lorsque le GPIO se trouve dans un état spécifique, par exemple activer une alarme si le capteur détecte un changement d’état.
Télécharger le PDF de connexion

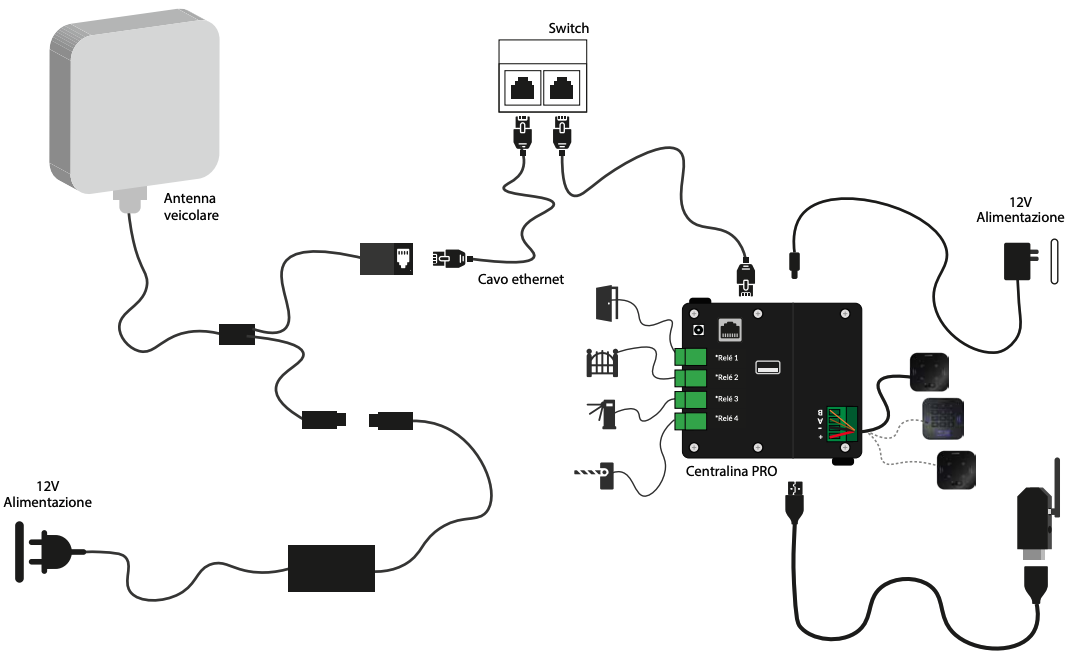

Câblage antenne UHF pour le contrôle d’accès véhicule
Il s’agit d’un accessoire disponible uniquement pour les unités de contrôle PRO, qui permet de reconnaître automatiquement les véhicules équipés d’un tag UHF et d’ouvrir le portail sans aucun contact de la part de l’utilisateur.
L’antenne communique avec l’unité de contrôle via un switch réseau externe, avec une alimentation séparée dédiée. Suivez le schéma ci-dessous pour la connexion.
