Câblage USB Extreme QR Code

Le lecteur Extreme QR Code encastré se connecte à l’unité de contrôle via un câble USB vers RJ-50.

Le lecteur LabKey Extreme QR Code encastré n’utilise pas le bus RS-485 : la connexion entre l’unité de contrôle et l’appareil de commande s’effectue via un câble USB vers RJ-50 (câble fourni). L’appareil de commande est alimenté directement par l’unité de contrôle.

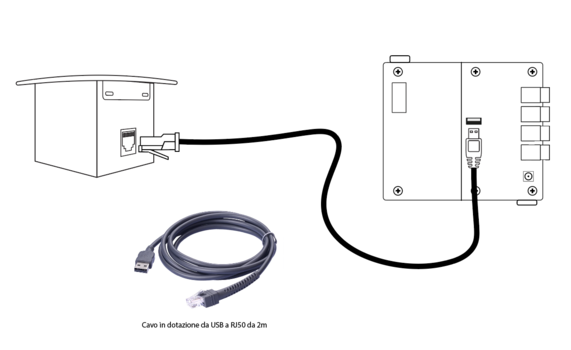

Exemple de câblage USB Extreme QR Code

Pour la fixation mécanique au mur ou sur tourniquet — une configuration typique pour le contrôle d’accès des tourniquets —, consultez la page du lecteur Extreme.
