Guide DIP Switch

Adressage des DIP Switch

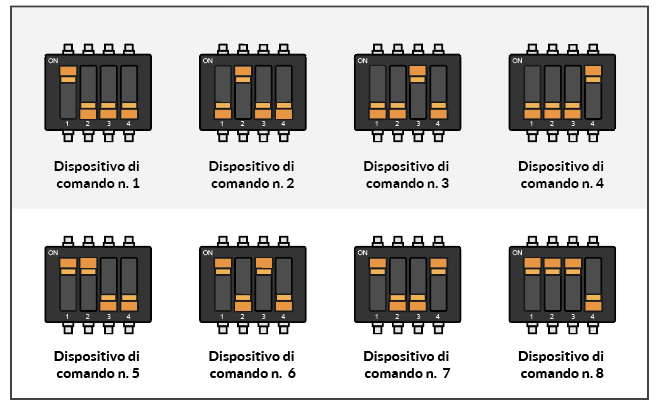

Avant de commencer, il est nécessaire de définir la numérotation via la configuration des interrupteurs situés sur la carte électronique, comme indiqué dans le tableau ci-dessous.

Chaque appareil de commande doit être numéroté de 1 à 8 et doit être unique : un même numéro ne peut pas être répété.

Votre appareil de commande n’a pas de DIP Switch ? Vous pouvez le considérer comme l’appareil numéro 1.

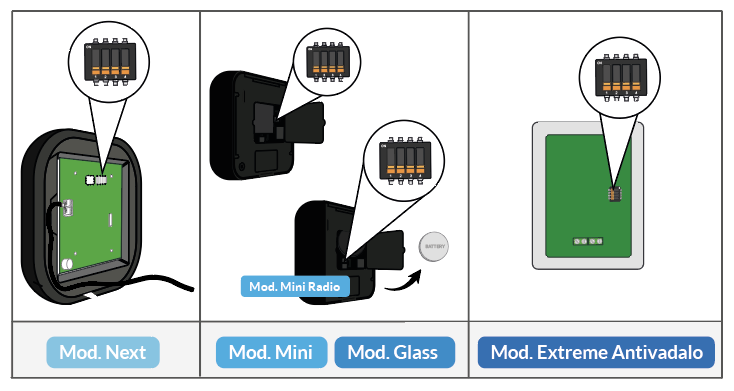

N.B. Avant de configurer les DIP, veillez à débrancher le bornier d’alimentation du lecteur (modèles Next, Mini, Glass, Extreme) ainsi que la pile pour le modèle LabKey Mini Radio.

Modèle LabKey Extreme Qrcode

Il convient de préciser que ce type particulier d’appareil de commande ne peut être identifié que comme « 1 », car il ne dispose pas de la fonction de gestion par DIP switch.

Vérification de l’attribution :

Assurez-vous que chaque appareil est configuré avec un numéro unique, à moins que vous ne souhaitiez configurer deux appareils en parallèle. Vérifiez attentivement les réglages des DIP switch pour éviter tout chevauchement ou doublon.

Reconnaissance en ligne :

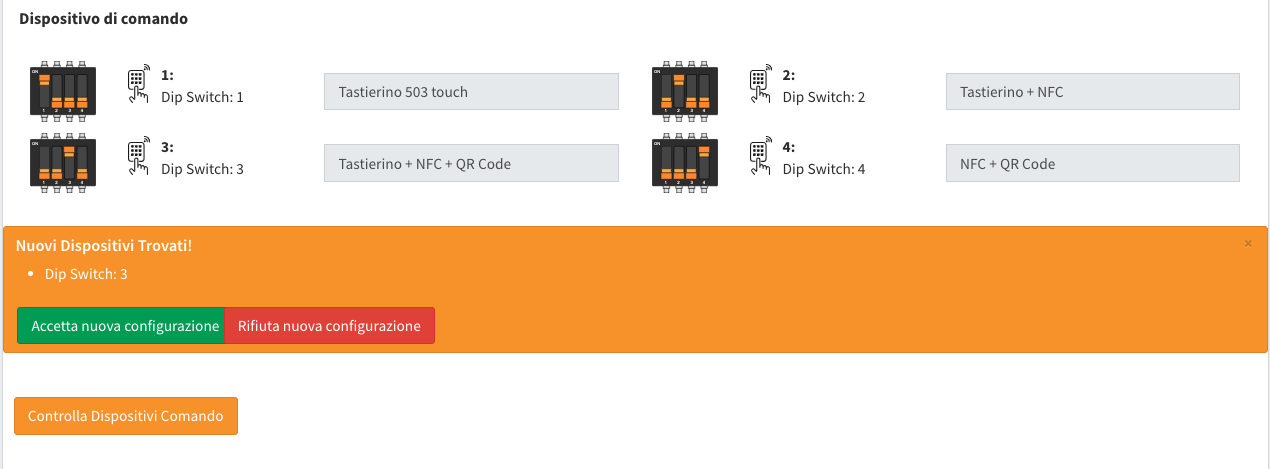

Une fois les DIP switch configurés, l’unité de contrôle et le panneau de gestion en ligne devraient reconnaître automatiquement chaque appareil numéroté selon sa configuration. Sinon, procédez à l’association manuelle décrite dans la section « Contrôle des appareils de commande » de Gestion LabKey.
