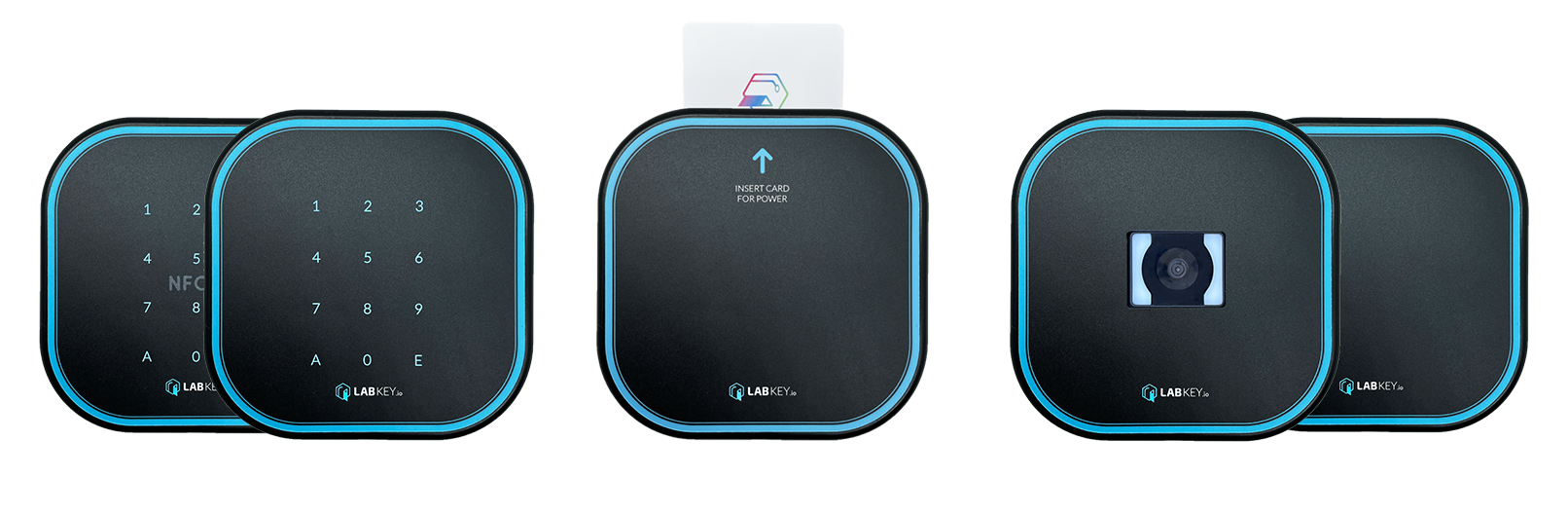

Lector Next

Lector LabKey Next

Conexión de los dispositivos de control a la centralita

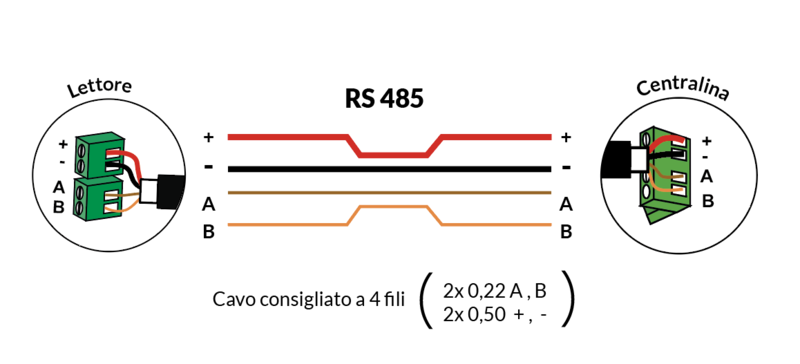

La conexión entre la centralita y el dispositivo de control de la gama Next se realiza mediante bus RS-485: consulta la página dedicada para conocer el cable recomendado, la distancia máxima y la polaridad.

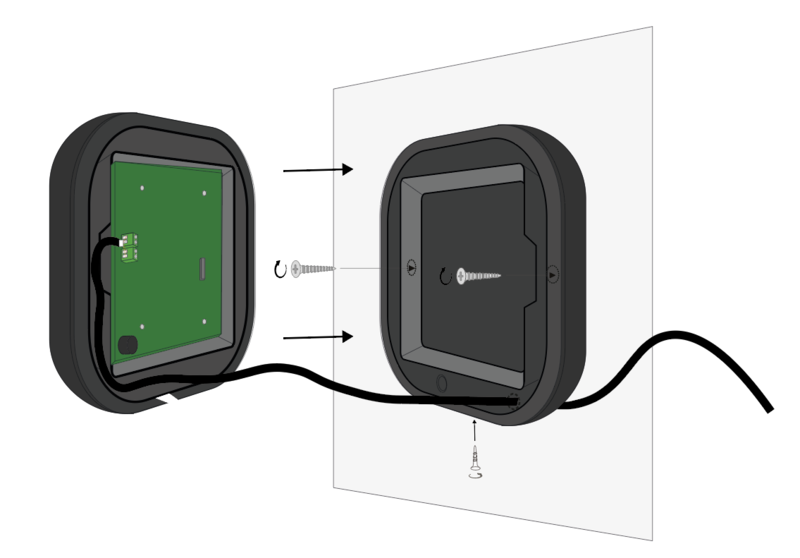

Fijación en pared

• Fija el dispositivo de control a la pared utilizando los dos tornillos proporcionados. Dentro de la carcasa, encontrarás guías que facilitan la colocación correcta para la fijación.
• Haz un tercer agujero en la parte inferior para permitir el paso del cable RS-485.
• Conecta los cables correspondientes (+, -, A y B) a sus respectivos terminales en el dispositivo de control y cierra la carcasa atornillando con el tornillo incluido.

Descarga el PDF con las medidas completas
