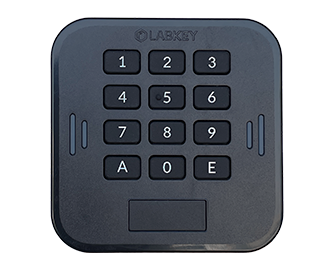

Lector Mini

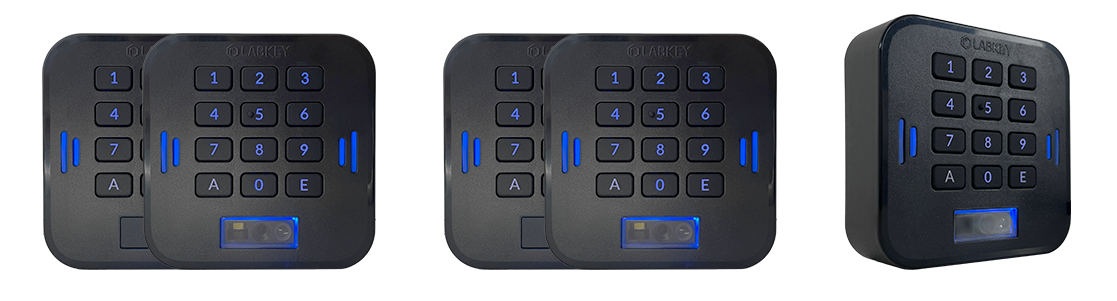

Lector LabKey Mini
Conexión de los dispositivos de control a la centralita

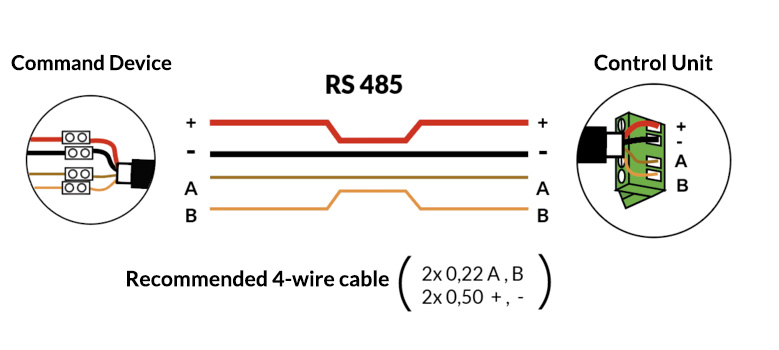

La conexión entre la centralita y el dispositivo de control de la gama Mini se realiza mediante bus RS-485: consulta la página dedicada para conocer el cable recomendado, la distancia máxima y la polaridad.
Conexión del dispositivo Radio a la centralita
El teclado Radio utiliza una batería CR2450, que según el uso dura en promedio 2 años.
Para conectar LabKey Mini Teclado Radio a la centralita no es necesario ningún cable, ya que funciona a frecuencia de radio 433,92 MHz. La centralita debe estar equipada con un módulo radio adicional que se debe agregar al momento de la compra.

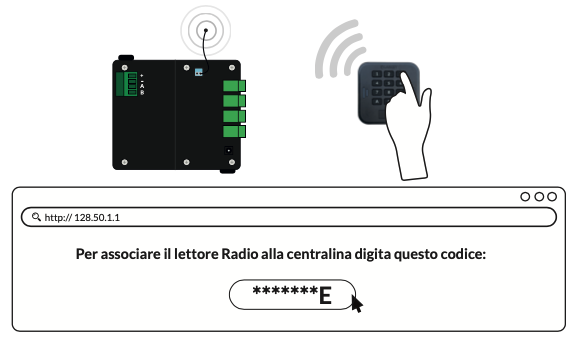

En la página http://128.50.1.1, haz clic en “Dispositivos Radio” para asociar la centralita con LabKey Mini Radio. Para instrucciones detalladas sobre cómo acceder a esta página, consulta la sección: Cómo conectarse a la centralita para la gestión.

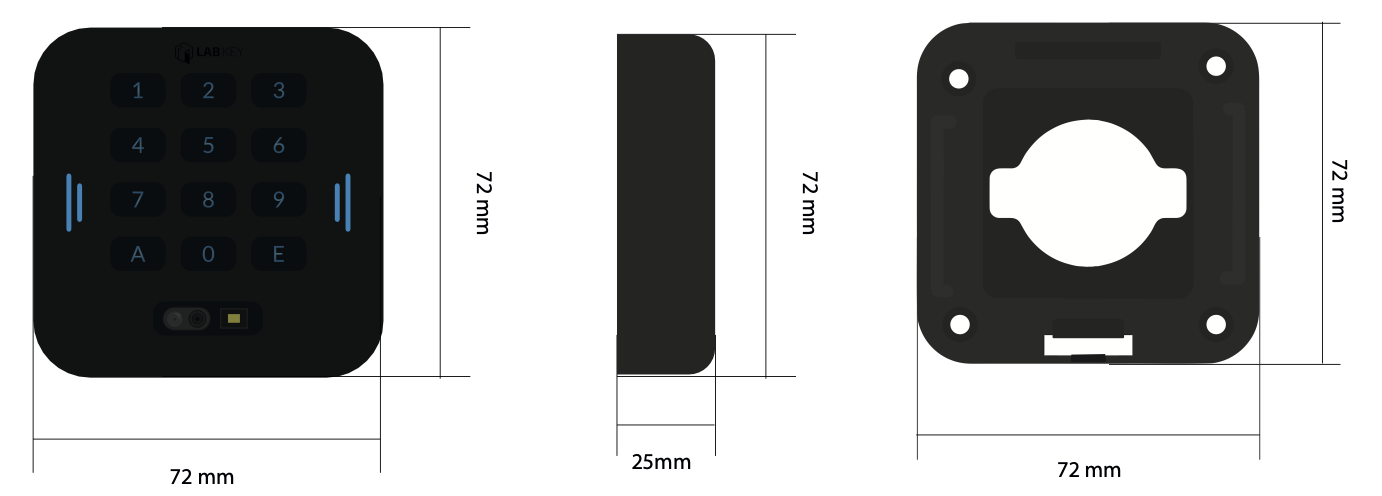

Medidas del lector MINI
Descarga el PDF con las medidas completas

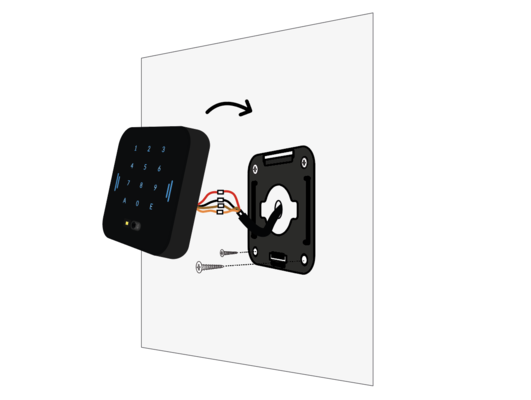

Fijación en pared
- Fija el soporte a la pared con los 4 tornillos proporcionados.
- Haz salir el cable RS-485 de la pared y pásalo a través del agujero del soporte.
- Conecta los cables correspondientes (+, -, A y B) a sus respectivos terminales en el dispositivo de control.

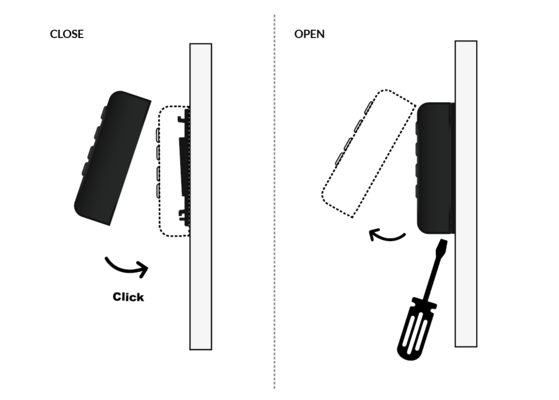

- Engancha el dispositivo de control al soporte de pared, asegurándote de que haga “click”.
Para desmontar el dispositivo de control del soporte de pared, utiliza un destornillador.
DUAL-MODE para el lector QR Code (Mini y Glass)
Nuestros códigos QR han sido probados en todas las condiciones de luz para garantizar la máxima funcionalidad. Además, gracias a su modo dual, nuestro lector de código QR cubre todas las necesidades:
- Modo Day: el lector permanece constantemente activo y, por lo tanto, siempre enfocado.
- Modo Night (predeterminado): el lector se activa y enfoca gracias al sensor de presencia, sin emitir ninguna luz.

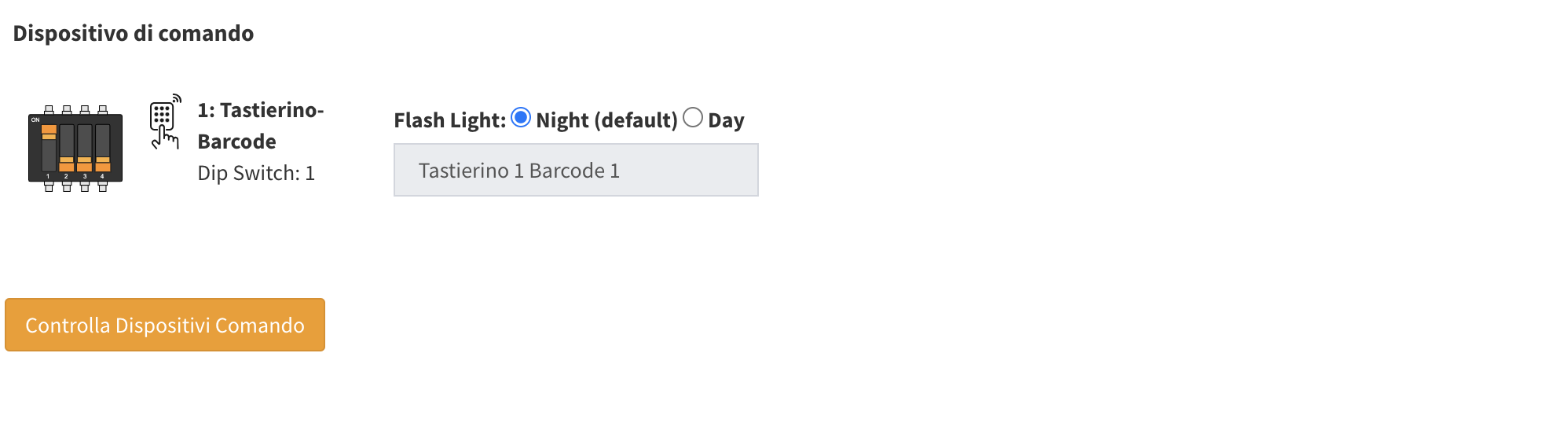

Para cambiar el modo del código QR, entra en la sección My LabKey > LabKey y haz clic en el lápiz verde junto a la centralita donde está conectado tu lector de código QR.
ATENCIÓN: al cambiar esta configuración, el dispositivo se reinicia.
Cómo gestionar la dirección del lector mediante el dip switch
