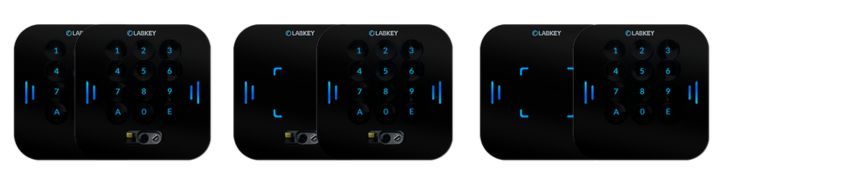

Lector LabKey Glass
Atención: el modelo de lector LabKey Credit Card, desde el punto de vista del hardware, sigue las características aquí descritas del modelo LabKey Glass.
Conexión de los dispositivos de control a la centralita

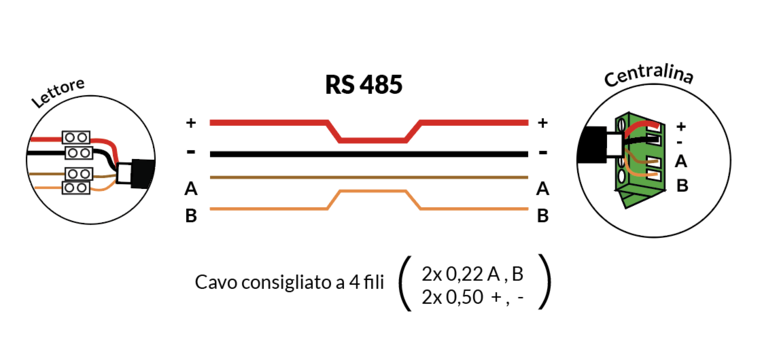

La conexión entre la centralita y el dispositivo de control de la gama Glass se realiza mediante bus RS-485: consulta la página dedicada para conocer el cable recomendado, la distancia máxima y la polaridad.

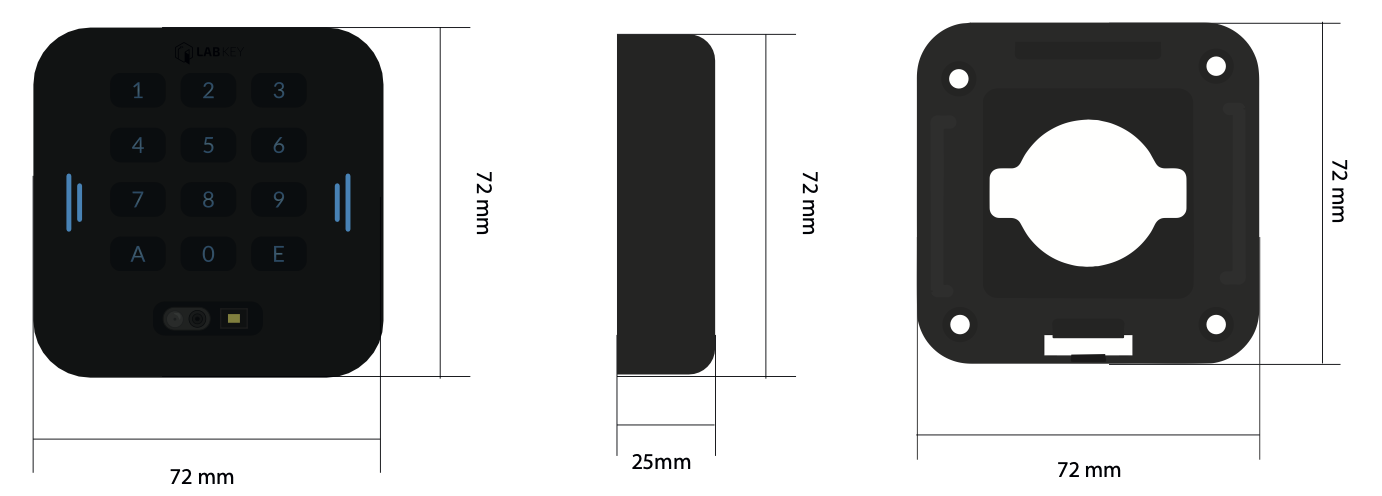

Medidas del lector GLASS
Descarga el PDF con las medidas completas

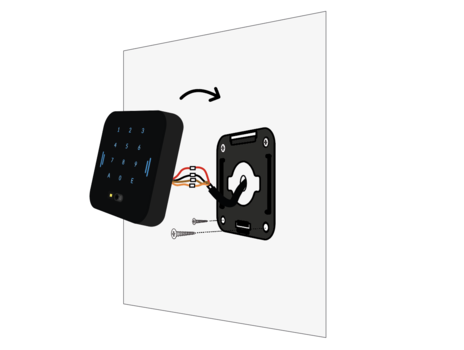

Fijación en pared
- Fija el soporte a la pared con los 4 tornillos proporcionados.
- Haz salir el cable RS-485 de la pared y pásalo a través del agujero del soporte.
- Conecta los cables correspondientes (+, -, A y B) a sus respectivos terminales en el dispositivo de control.

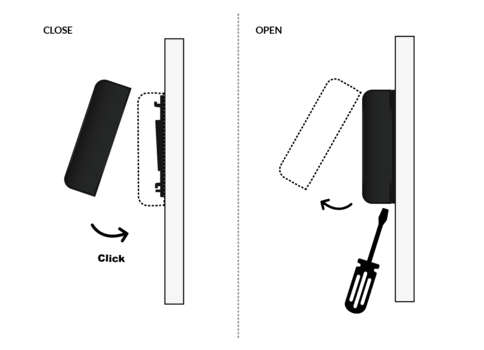

- Engancha el dispositivo de control al soporte de pared, asegurándote de que haga “click”.
Para desmontar el dispositivo de control del soporte de pared, utiliza un destornillador.

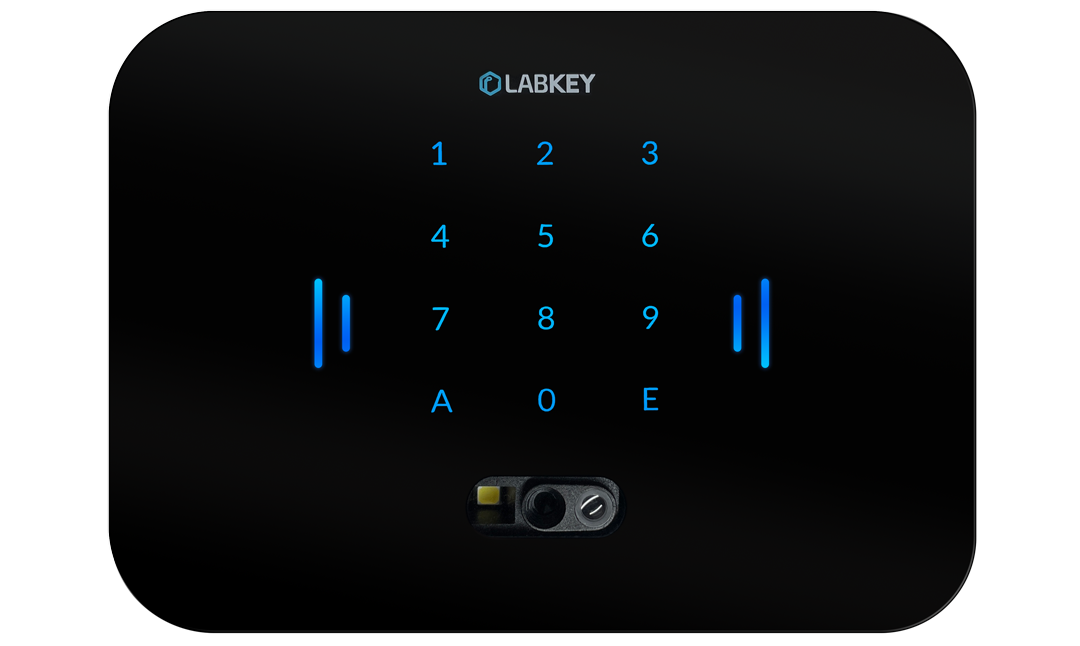

Fijación en pared LabKey Glass 503

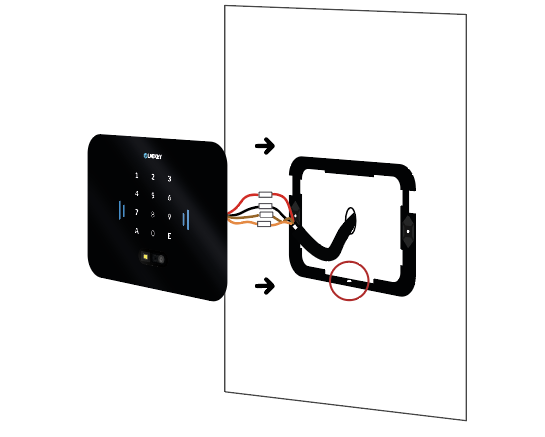

- Fija el soporte a la pared con los tornillos de fijación. NB: asegúrate de que el soporte tenga el agujero para el tornillo hacia abajo.
- Haz salir el cable RS-485 de la pared y pásalo a través del agujero del soporte.
- Conecta los cables correspondientes (+, -, A y B) a sus respectivos terminales en el dispositivo de control.

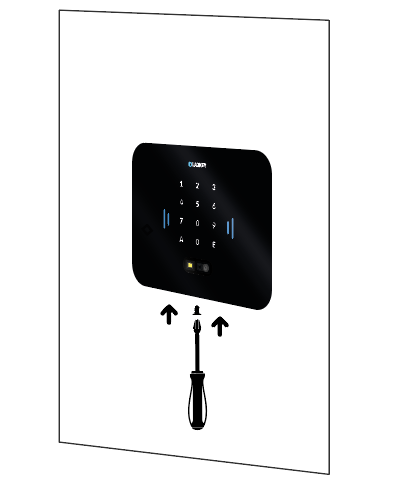

- Fija el dispositivo de control al soporte de pared atornillando. NB: asegúrate de que el dispositivo de control esté bien fijado al soporte de pared.
Descarga el PDF con las medidas completas
QR CODE DUAL-MODE
Nuestros códigos QR han sido probados en todas las condiciones de luz para garantizar la máxima funcionalidad. Además, gracias a su modo dual, nuestro lector de código QR cubre todas las necesidades:
- Modo Day: el lector permanece constantemente activo y, por lo tanto, siempre enfocado.
- Modo Night (predeterminado): el lector se activa y enfoca gracias al sensor de presencia, sin emitir ninguna luz.

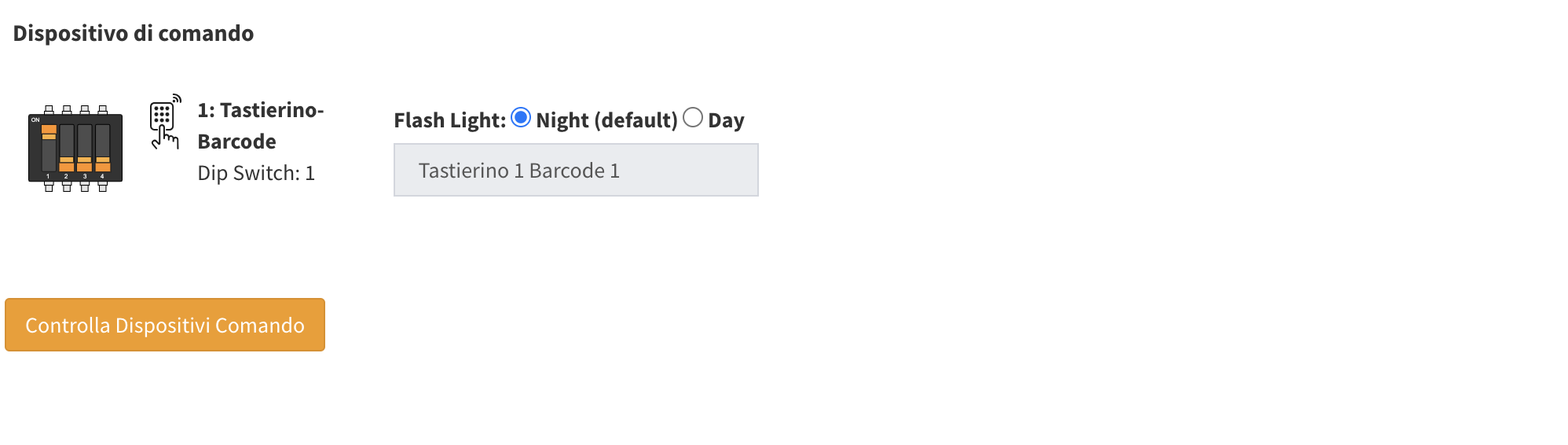

Para cambiar el modo del código QR, entra en la sección My LabKey > LabKey y haz clic en el lápiz verde junto a la centralita donde está conectado tu lector de código QR.
ATENCIÓN: al cambiar esta configuración, el dispositivo se reinicia.
