Lector Extreme
Lector LabKey Extreme QR Code
Conexión de los dispositivos de control

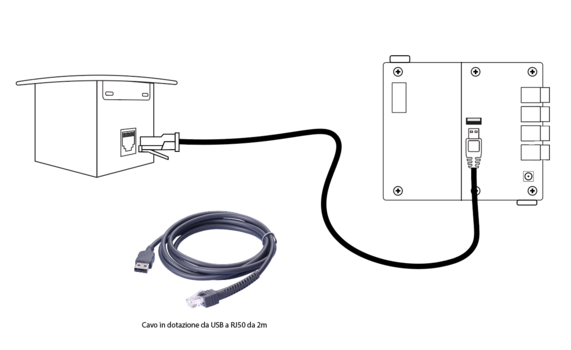

La conexión entre la centralita y el dispositivo de control QR Code Extreme empotrado se realiza mediante cable USB-RJ50: consulta la página dedicada para conocer las especificaciones del cable.
Descarga el PDF con las medidas completas

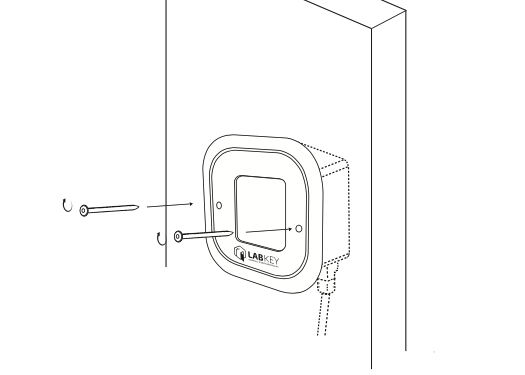

Fijación en pared
Este dispositivo de control es particularmente adecuado para instalaciones a ras de pared o en alojamientos como los torniquetes, lo que lo convierte en una de las soluciones más utilizadas para el control de accesos en torniquetes. Procede de la siguiente manera:
- Elige la posición ideal para la instalación del dispositivo de control.
- Haz salir el cable USB-RJ50 de la pared o del torniquete y conecta el dispositivo de control al lector.
- Utiliza los dos tornillos proporcionados para fijar firmemente el dispositivo en la posición elegida.
Lector LabKey Extreme Teclado antivandálico
Conexión de los dispositivos de control

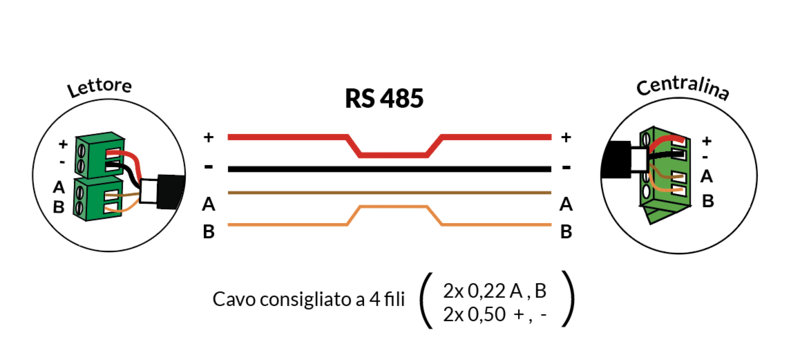

La conexión entre la centralita y el dispositivo de control Extreme Teclado Antivandálico se realiza mediante bus RS-485: consulta la página dedicada para conocer el cable recomendado, la distancia máxima y la polaridad.
Descarga el PDF con las medidas completas

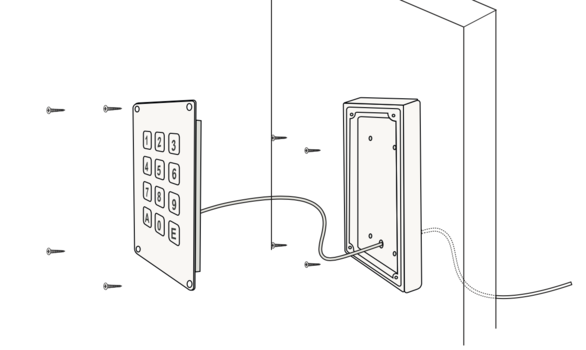

Fijación en pared
- Haz cinco agujeros en la carcasa trasera del teclado, siguiendo las guías internas: cuatro agujeros se destinarán a la fijación en pared mediante los tornillos proporcionados, mientras que un agujero central inferior permitirá el paso del cable RS-485.
- Fija la carcasa trasera del lector a la pared utilizando los cuatro tornillos previstos para la fijación.
- Haz salir el cable RS-485 de la pared y conecta los cables correspondientes (+, -, A, B) a los terminales internos del lector con teclado.
- Coloca la parte del teclado de acero inoxidable de manera que encaje perfectamente en la carcasa de plástico y fíjala utilizando los cuatro tornillos Torx incluidos.
