Cableado bus RS-485
La conexión entre la centralita y el dispositivo de control se realiza mediante cable RS-485: cable recomendado de 4 hilos, distancia máxima 200 m, atención a la polaridad del terminal.

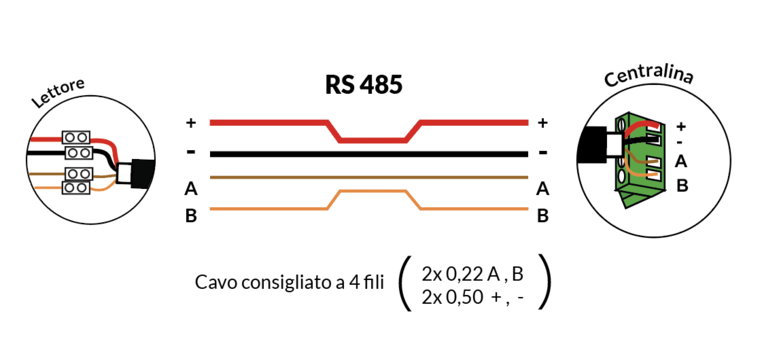

La conexión entre la centralita y el dispositivo de control se realiza mediante un cable RS-485. Esta especificación es común a todos los lectores LabKey que utilizan este bus: Next, Mini, Glass y Extreme Teclado Antivandálico.
- Cable recomendado de 4 hilos (2x 0,22 A, B / 2x 0,50 +, -).
- Distancia máxima de cableado: 200 m.
- ¡Atención! No inviertas la polaridad del terminal.
- El dispositivo de control se alimenta directamente desde la centralita.
- Es posible conectar a la centralita hasta 8 dispositivos de control (hasta 4 en la versión de 2 relés), con conexión en estrella o en puente.
Para la fijación mecánica en pared, consulta la página del modelo de lector específico.
