Conexión eléctrica
Alimentación
Las centralitas requieren la alimentación de 12V/1A incluida.
Cada dispositivo de control, excepto LabKey Mini Teclado Radio, se alimenta directamente desde la centralita mediante la conexión por cable RS-485. Es la excepción el teclado radio, que utiliza una batería CR2450 con una duración media de 2 años según su uso.

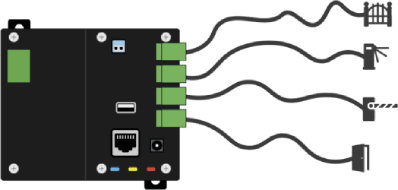

Conexión de los relés
Conecta el acceso o dispositivo electrónico que quieres accionar, interrumpe el circuito y haz puente con el terminal de la centralita insertándolo en uno de los relés disponibles.
Cada centralita tiene 2, 4 u 8 relés según el tipo elegido.
- La centralita de 2 relés puede controlar un máximo de 2 accesos y conectar un máximo de 4 dispositivos de control.
- La centralita de 4 relés puede controlar un máximo de 4 accesos y conectar un máximo de 8 dispositivos de control.
- La centralita de 8 gestiona 8 accesos con 8 dispositivos de control.
Nuestro contacto es N/A (normalmente abierto) para los primeros 4 relés; para la centralita PRO de 8 relés y el modelo Light los relés pueden ser N/A (normalmente abiertos) o N/C (normalmente cerrados). Todos son relés de potencia MÁX. 10A/250V.

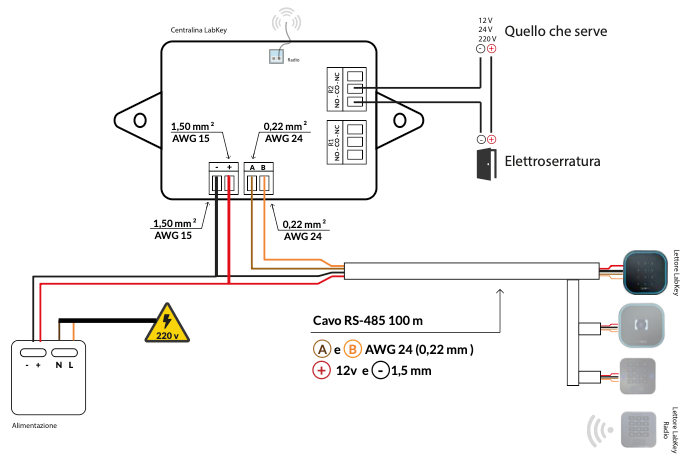

Cableado de la centralita Light
Conecta el BUS RS-485 al terminal + - A B; a través del relé R1 y R2 cierra el circuito del dispositivo electrónico que quieres accionar. Sigue el siguiente esquema.
Descarga el PDF de conexión y medidas

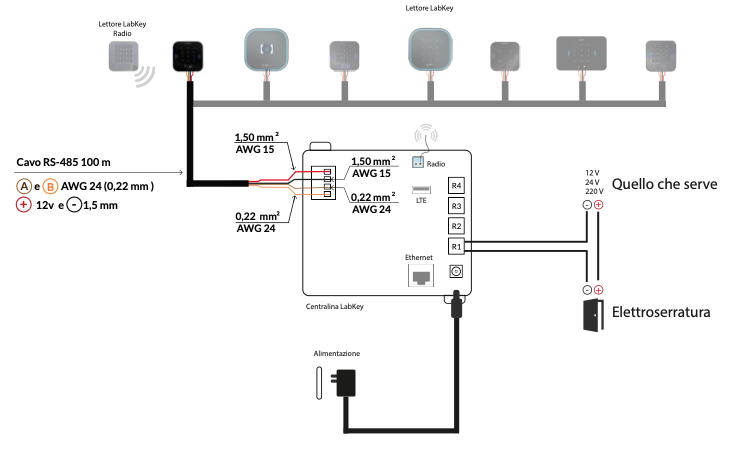

Cableado de la centralita Basic, PRO, LTE
Conecta el BUS RS-485 al terminal + - A B de todos los lectores; a través de los relés R1, R2, R3, R4 cierra el circuito del dispositivo electrónico que quieres accionar. Sigue el siguiente esquema.
Descarga el PDF de conexión y medidas

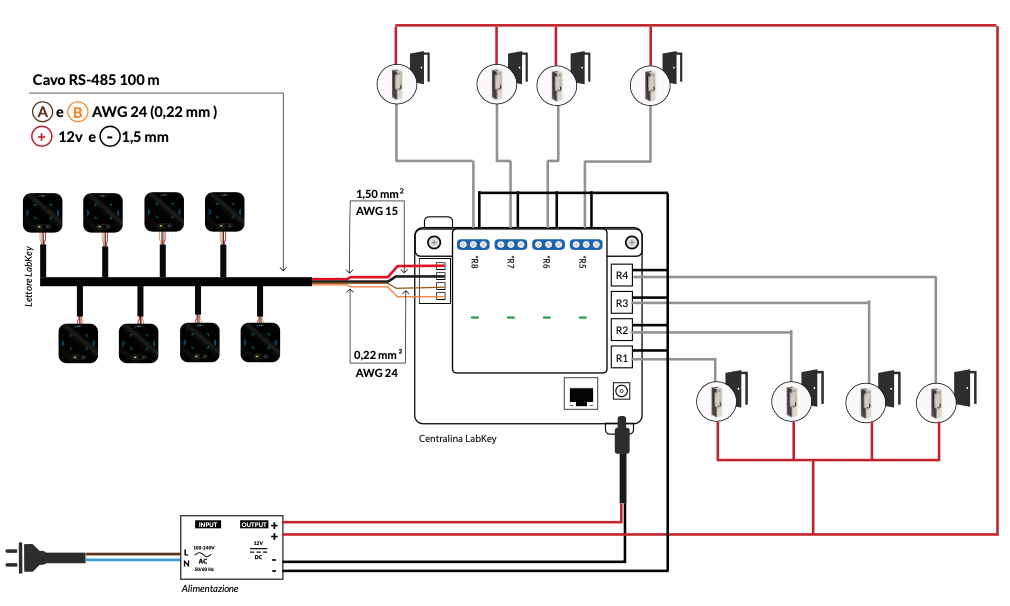

Cableado ACCESS PRO 8
Para la versión PRO 8 ponemos a disposición una fuente de alimentación de guía DIN de 4,5 A, también a 12V, para poder cablear también los posibles accesos directamente.
Los relés R1 R2 R3 R4 son N/A (normalmente abiertos), los relés R5 R6 R7 también pueden ser N/C (normalmente cerrados).
El BUS en los lectores está en paralelo; es posible conectarlos tanto en cascada como en estrella.
Descarga el PDF de conexión y medidas

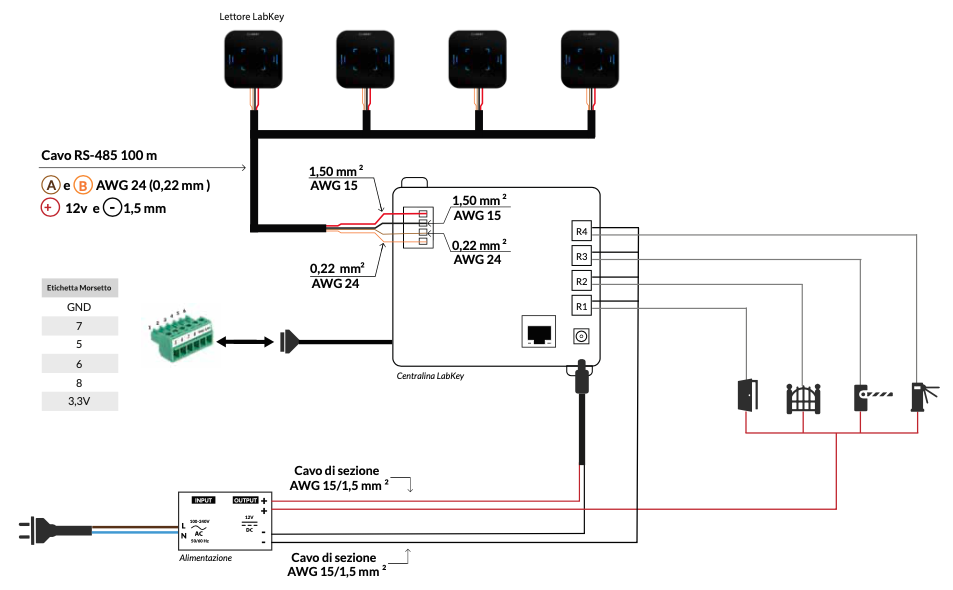

Gestión GPIO de entrada
Es un conector hardware adicional que puede solicitarse en las centralitas PRO. Permite gestionar 4 GPIO de entrada y controlar así dispositivos o sensores externos.
El software incluido con estos GPIO permite bloquear el acceso a un punto de paso si el estado del GPIO se encuentra en una posición específica; por ejemplo, si la alarma está activa, el lector no permite el acceso aunque el usuario tenga credenciales correctas. También existe la posibilidad de accionar dispositivos en caso de que el GPIO se encuentre en un estado específico, por ejemplo activar una alarma si el sensor detecta un cambio de estado.

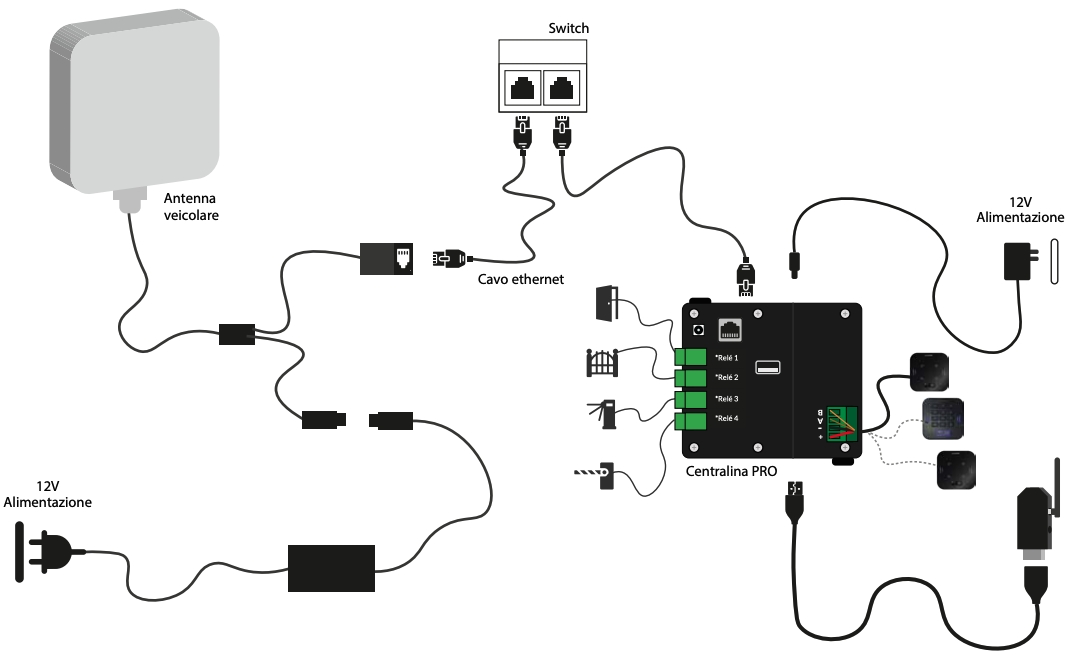

Cableado de la antena UHF para control de accesos vehicular
Es un accesorio disponible solo para las centralitas PRO, que permite reconocer automáticamente los vehículos equipados con tag UHF y abrir el acceso sin contacto por parte del usuario.
La antena se comunica con la centralita mediante un switch de red externo, con alimentación separada dedicada. Sigue el siguiente esquema para la conexión.
