Guía DIP Switch

Direccionamiento de los DIP Switch

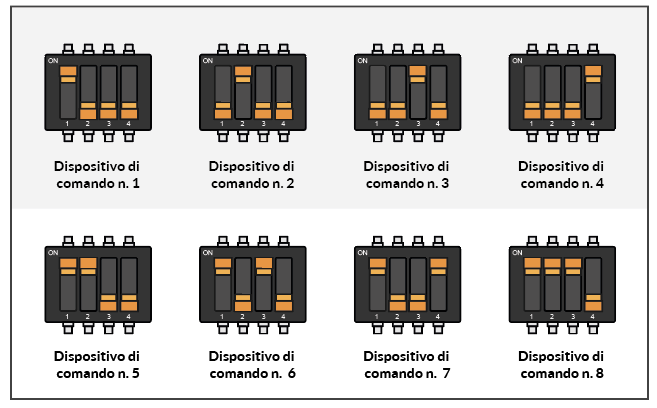

Antes de iniciar, es necesario configurar la numeración mediante la configuración de los interruptores (switch) situados en la placa electrónica, según la tabla siguiente.

Cada dispositivo de control debe estar numerado del 1 al 8 y debe ser único, teniendo en cuenta que un mismo número no puede repetirse.

¿Tu dispositivo de control no tiene DIP switch? Puedes considerarlo como dispositivo número 1.

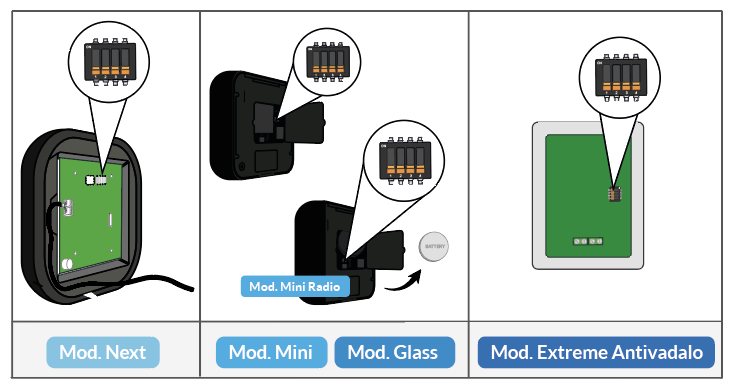

N.B. Antes de configurar los DIP, asegúrate de desconectar el terminal de alimentación del lector (modelos Next, Mini, Glass, Extreme) y la batería para el modelo LabKey Mini Radio.

Modelo LabKey Extreme QR Code

Cabe precisar que este tipo particular de dispositivo de control solo puede identificarse como “1”, ya que no dispone de la funcionalidad de gestión del DIP switch.

Verificación de la asignación

Asegúrate de que cada dispositivo esté configurado con un número único, a menos que desees configurar dos dispositivos en paralelo.
Revisa cuidadosamente la configuración del DIP switch para evitar superposiciones o duplicaciones.

Reconocimiento en línea

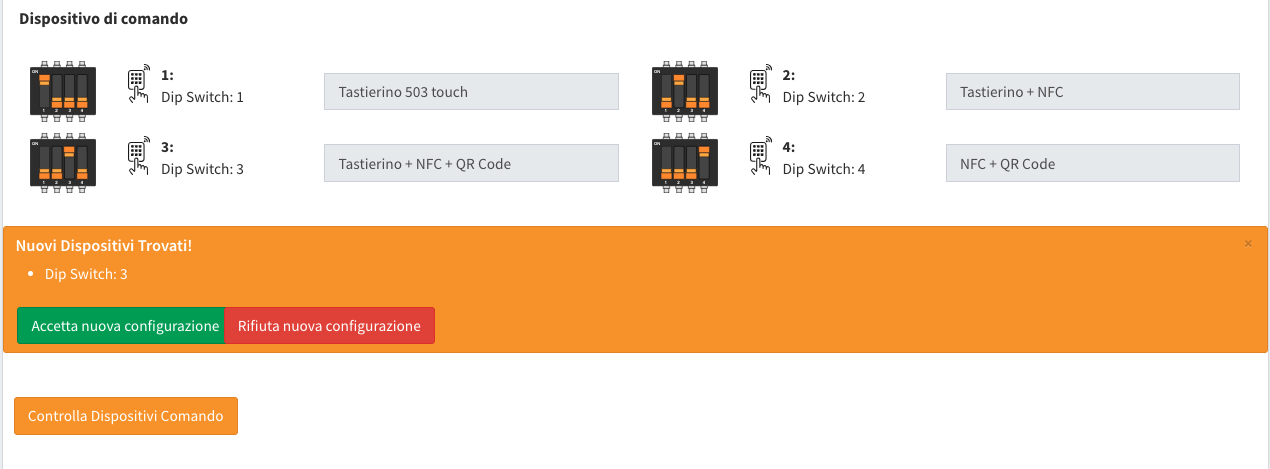

Una vez configurados los DIP switch, la centralita y el panel de gestión online deberían reconocer automáticamente cada dispositivo numerado según su configuración.
De lo contrario, procede con el procedimiento manual como se describe en la sección “Check dispositivos de control” en la sección Gestión LabKey
