Montaggio meccanico del lettore LabKey Next: fissaggio a parete e passaggio del cavo RS-485.

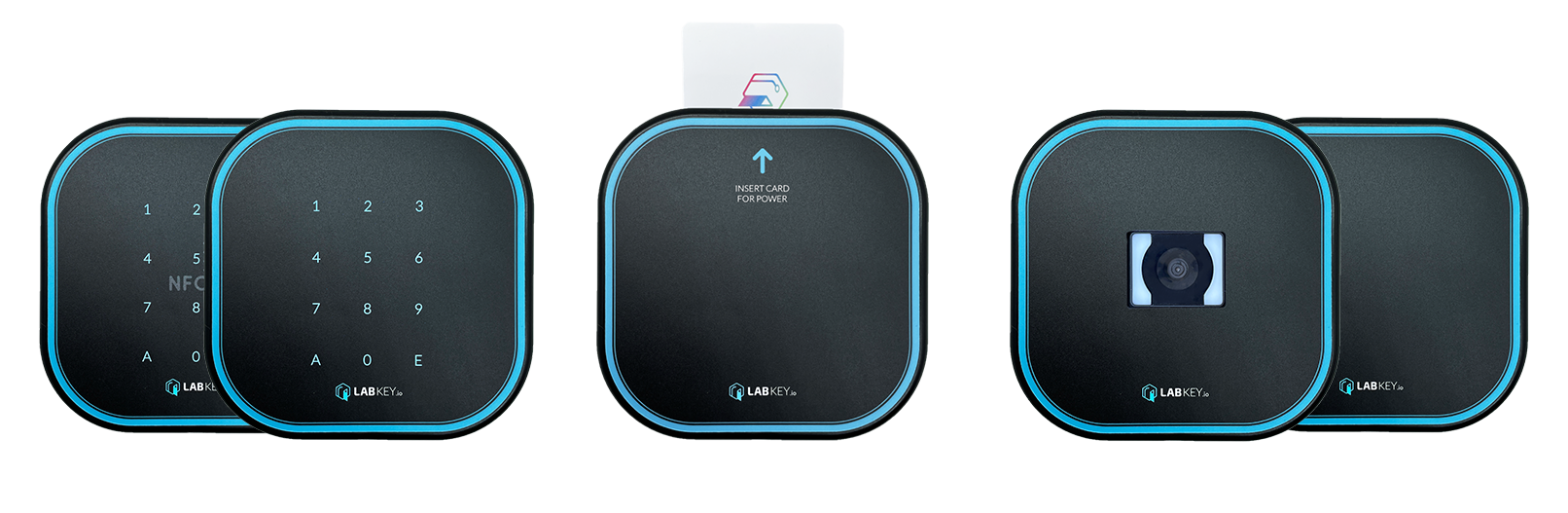

Lettore LabKey Next

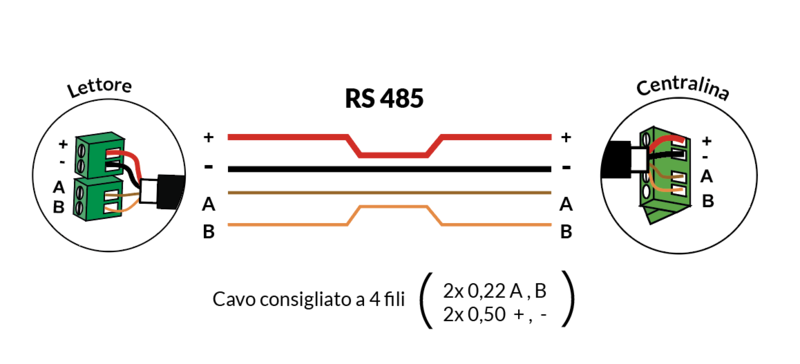

Collegamento dei dispositivi di comando alla centralina
Il collegamento tra la centralina e il dispositivo di comando della gamma Next avviene tramite bus RS-485: consulta la pagina dedicata per cavo consigliato, distanza massima e polarità.

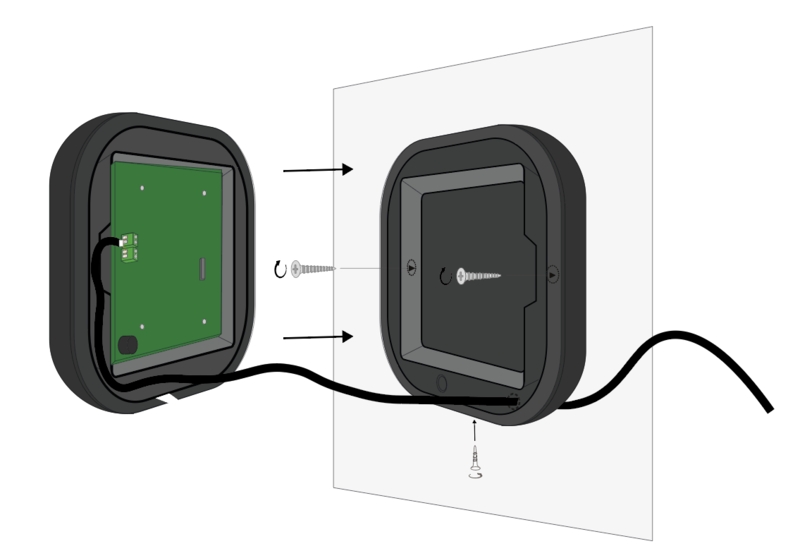

Fissaggio a parete
- Fissa il dispositivo di comando al muro utilizzando le due viti fornite. All’interno della scocca, troverai guide che agevoleranno il posizionamento corretto per il fissaggio.
- Pratica un terzo foro nella parte inferiore per consentire il passaggio del cavo RS-485.
- Collega i cavi corrispondenti (+, -, A e B) ai rispettivi morsetti sul dispositivo di comando e chiudi la scocca avvitando con la vite inclusa.
