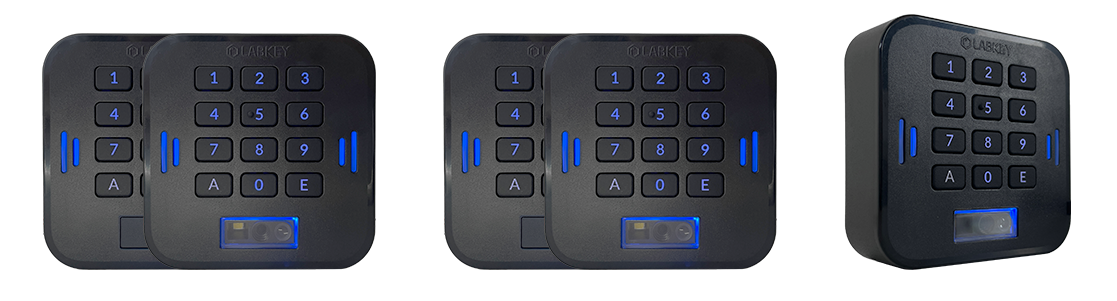

Lettore Mini

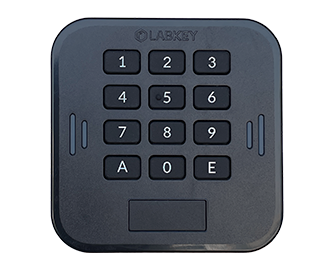

Lettore LabKey Mini

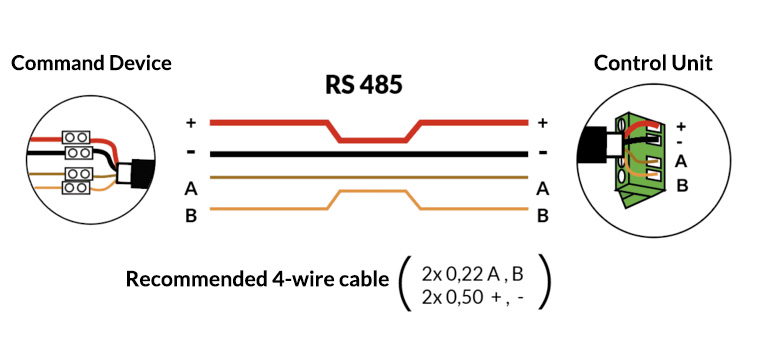

Collegamento dei dispositivi di comando alla centralina
Il collegamento tra la centralina e il dispositivo di comando della gamma Mini avviene tramite bus RS-485: consulta la pagina dedicata per cavo consigliato, distanza massima e polarità.

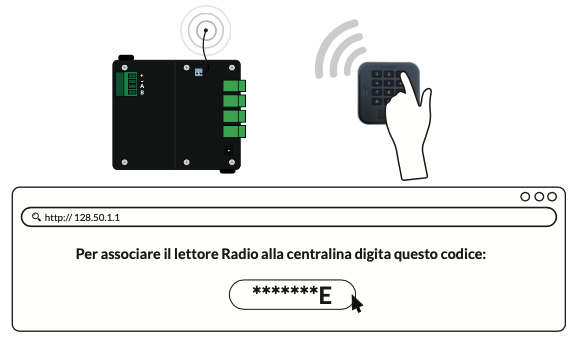

Collegamento dispositivo Radio alla centralina
Il tastierino Radio utilizza una batteria CR2450, a seconda dell’utilizzo in media dura 2 anni.
Per collegare LabKey Mini Tastierino Radio alla centralina non è necessario alcun cavo in quanto lavora su frequenza radio 433.92 MHz. La centralina in questione deve essere dotata di modulo radio aggiuntivo da aggiungere al momento dell’acquisto.
Nella pagina http://128.50.1.1, clicca su “Dispositivi Radio” per associare la centralina alla Labkey mini Radio. Per istruzioni dettagliate sull’accesso a questa pagina, consulta la sezione: Come collegarsi alla centralina per la gestione.

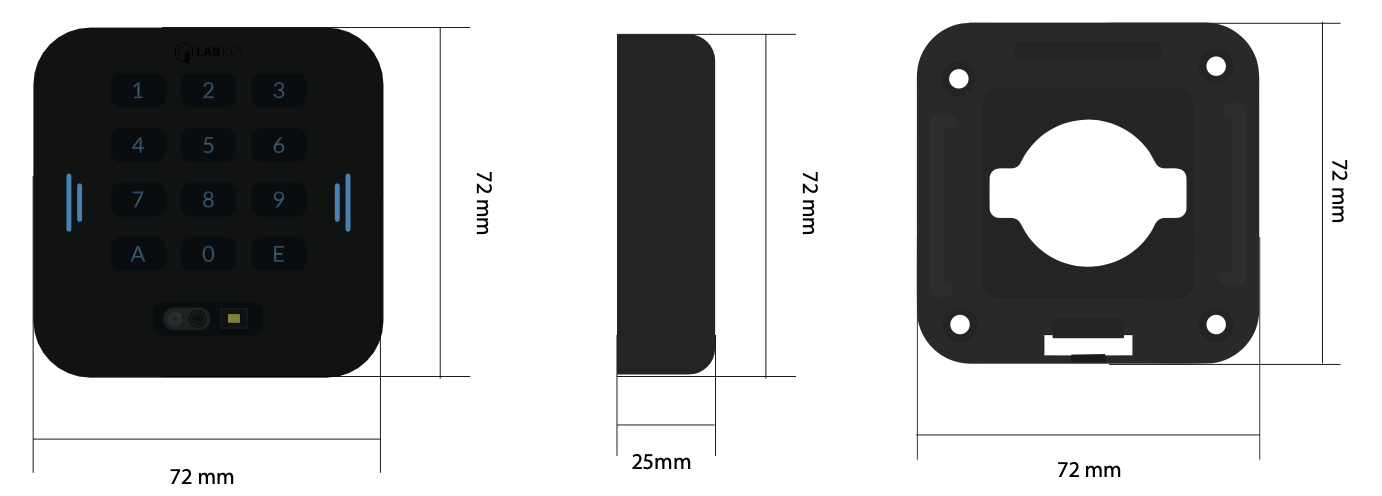

Misure Lettore MINI
Scarica il pdf con le misure complete

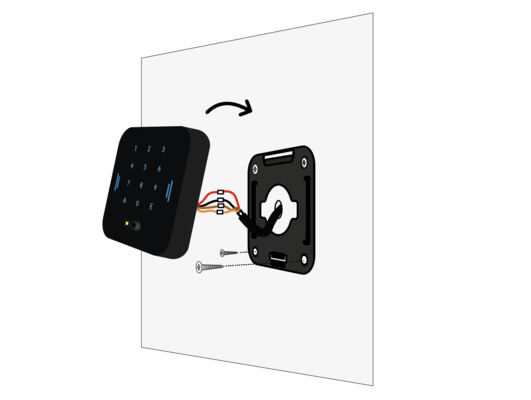

Fissaggio a parete
- Fissa la staffa a muro con le 4 viti in dotazione.
- Fai uscire dal muro il cavo RS-485 e passalo attaverso il foro della staffa.
- Collega i cavi corrispondenti (+, -, A e B) ai rispettivi morsetti sul dispositivo di comando.

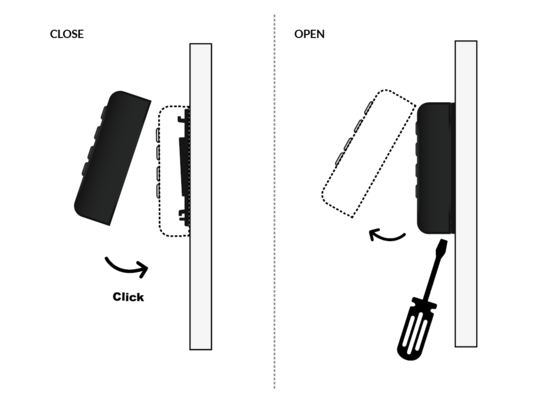

- Aggancia il dispositivo di comando alla staffa a muro, assicurati che faccia “click”.
Per staccare il dispositivo di comando dalla staffa a muro utilizza un cacciavite.
DUAL-MODE per il lettore QR Code (Mini e Glass)
I nostri QR code sono stati testati in tutte le condizioni di luce per garantire la massima funzionalità. Non solo, grazie al suo dual mode, il nostro lettore QR code copre tutte le esigenze:
- Modalità Day : il lettore rimane costantemente attivo e di conseguenza sempre a fuoco
- Modalità NIght (default): il lettore si attiva e mette a fuoco grazie al sensore di presenza, senza emettere alcuna luce.

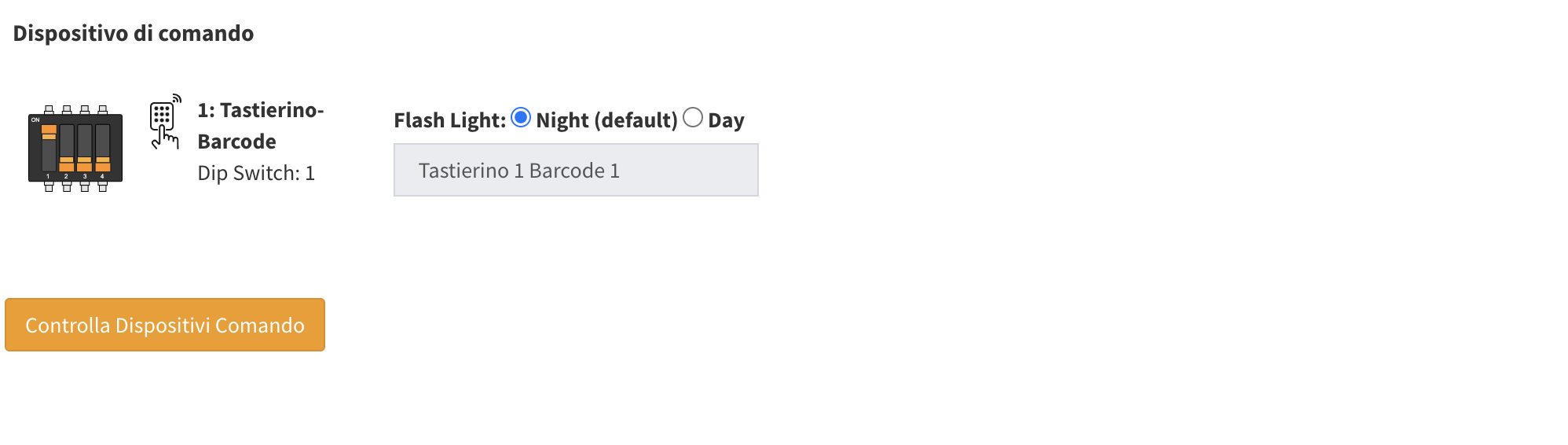

Per poter cambiare la modalità del Qr Code entrare nella sezione My Labkey > Labkey e cliccare sulla matita verde in corrispondenza della centralina dove è collegato il tuo lettore qr code.
ATTENZIONE: al cambio di quest’impostazione il comando si riavvia.
