Lettore Glass

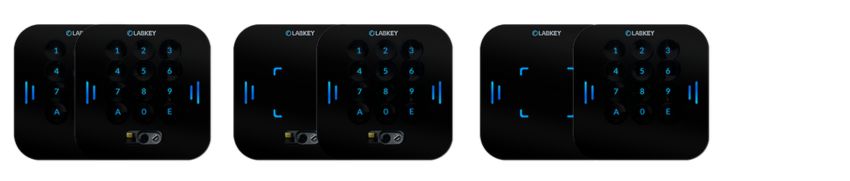

Lettore LabKey Glass
Attenzione: il modello di lettore LabKey Credit Card, dal punto di vista hardware segue le caratteristiche qui descritte del modello LabKey Glass.
Collegamento dei dispositivi di comando alla centralina

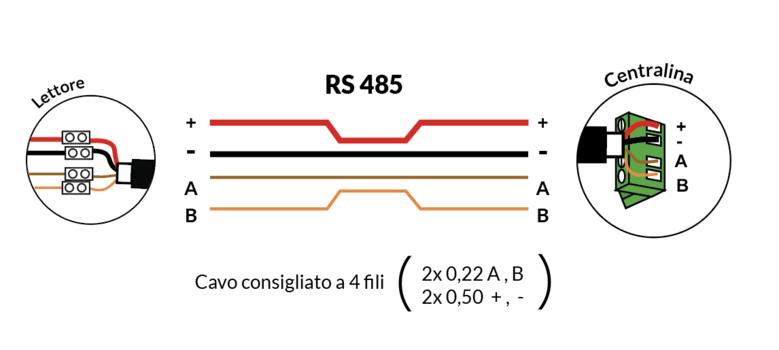

Il collegamento tra la centralina e il dispositivo di comando della gamma Glass avviene tramite bus RS-485: consulta la pagina dedicata per cavo consigliato, distanza massima e polarità.

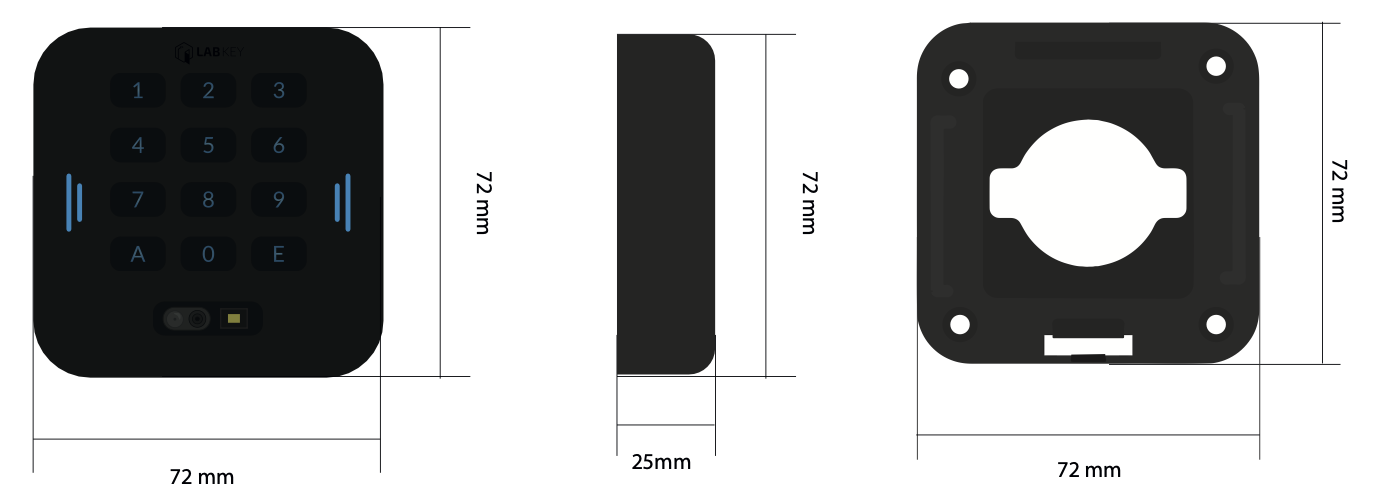

Misure Lettore GLASS
Scarica il pdf con le misure complete
Fissaggio a parete

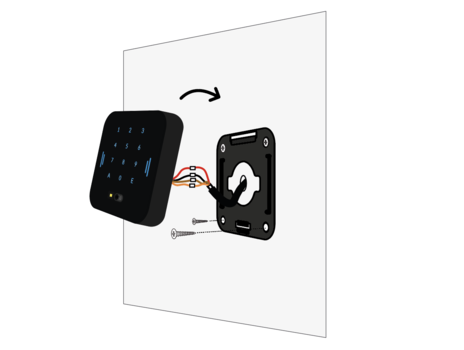

- Fissa la staffa a muro con le 4 viti in dotazione.
- Fai uscire dal muro il cavo RS-485 e passalo attaverso il foro della staffa.
- Collega i cavi corrispondenti (+, -, A e B) ai rispettivi morsetti sul dispositivo di comando.

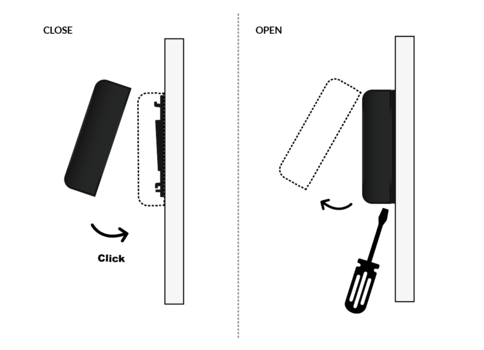

- Aggancia il dispositivo di comando alla staffa a muro, assicurati che faccia “click”.
Per staccare il dispositivo di comando dalla staffa a muro utilizza un cacciavite.

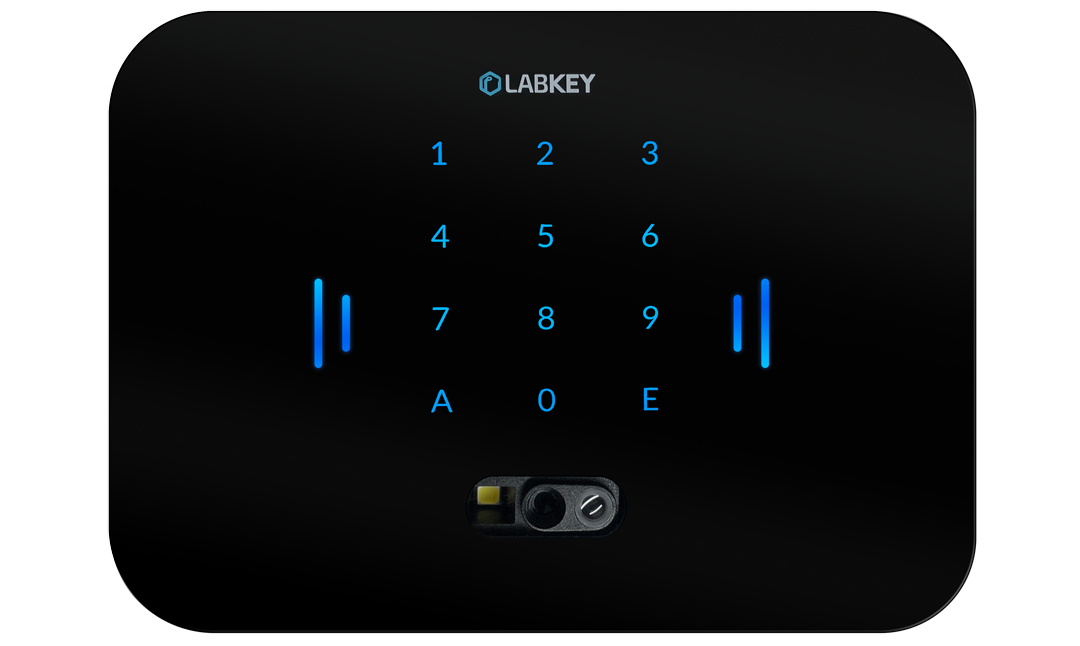

Fissaggio a parete LabKey Glass 503

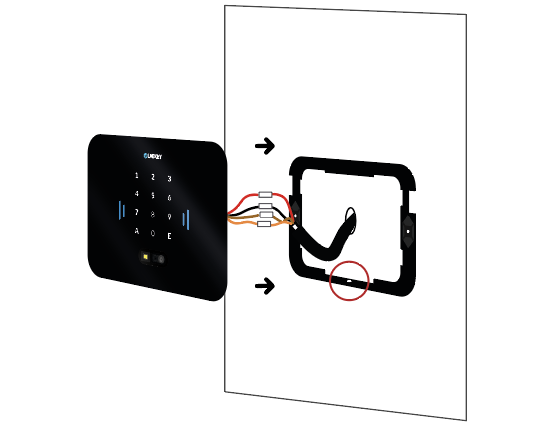

- Fissa la staffa a muro con le viti per il fissaggio NB:assicurati che la staffa abbia il foro per la vite verso il basso.
- Fai uscire dal muro il cavo RS-485 e passalo attaverso il foro della staffa.
- Collega i cavi corrispondenti (+, -, A e B) ai rispettivi morsetti sul dispositivo di comando.

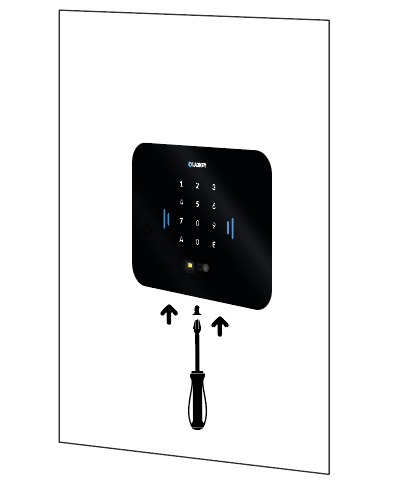

- Fissa il dispositivo di comando con la staffa a muro avvitando. NB: Assicurati che il dispositivo di comando sia ben fissato alla staffa a muro.
Scarica il pdf con le misure complete
DUAL-MODE QR CODE
I nostri QR code sono stati testati in tutte le condizioni di luce per garantire la massima funzionalità. Non solo, grazie al suo dual mode, il nostro lettore QR code copre tutte le esigenze:
- Modalità Day : il lettore rimane costantemente attivo e di conseguenza sempre a fuoco
- Modalità NIght (default): il lettore si attiva e mette a fuoco grazie al sensore di presenza, senza emettere alcuna luce.

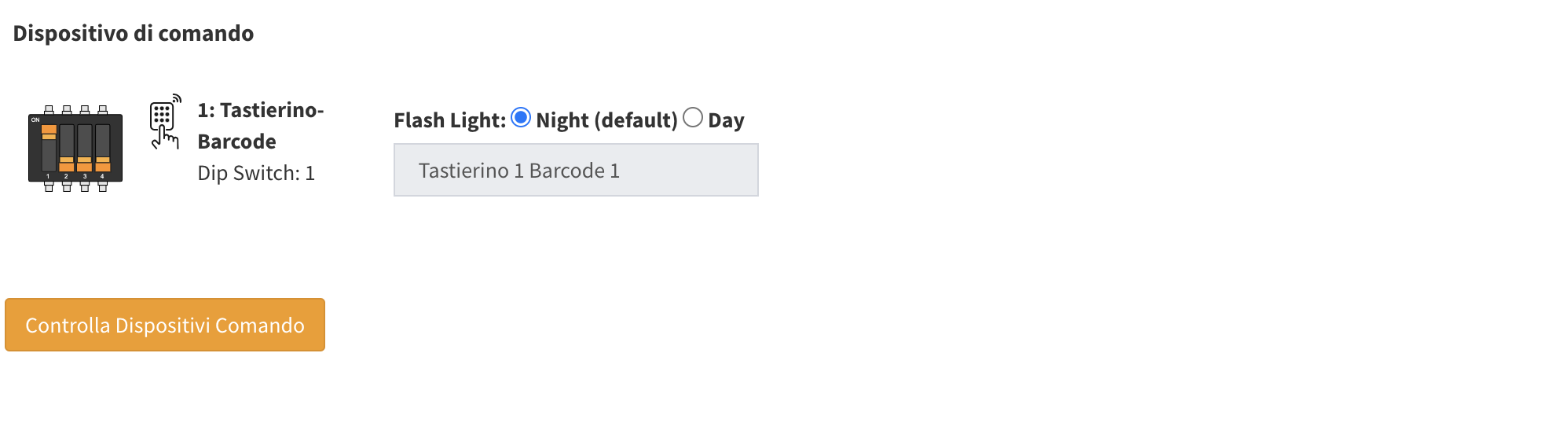

Per poter cambiare la modalità del Qr Code entrare nella sezione My Labkey > Labkey e cliccare sulla matita verde in corrispondenza della centralina dove è collegato il tuo lettore qr code.
ATTENZIONE: al cambio di quest’impostazione il comando si riavvia.
