Lettore Extreme
Montaggio meccanico dei due modelli Extreme: QR Code da incasso (cavo USB) e Tastierino Antivandalo (bus RS-485).
Lettore Labkey Extreme QR Code
Collegamento dei dispositivi di comando

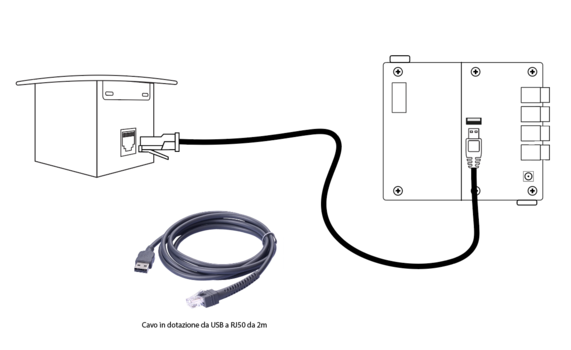

Il collegamento tra la centralina e il dispositivo di comando QR Code Extreme da incasso avviene tramite cavo USB-RJ50: consulta la pagina dedicata per le specifiche del cavo.
Scarica il pdf con le misure complete

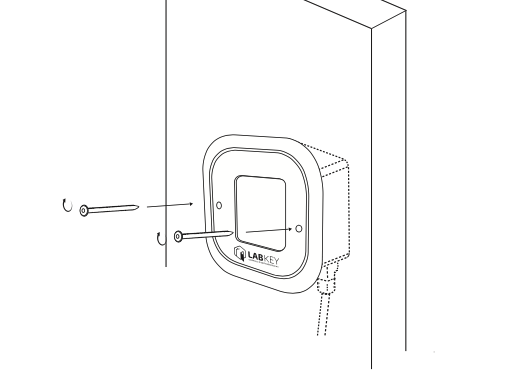

Fissaggio a parete
Questo dispositivo di comando è particolarmente adatto per installazioni a filo muro o su alloggiamenti come i tornelli, rendendolo una delle soluzioni più utilizzate per il controllo accessi per tornelli. Ecco come procedere:
- Scegli la posizione ideale per l’installazione del dispositivo di comando.
- Fai uscire il cavo USB-RJ50 dal muro o dal tornello e collega il dispositivo di comando al lettore.
- Utilizza le due viti fornite per fissare saldamente il dispositivo nella posizione prescelta.
Lettore Labkey Extreme Tastierino antivadalo
Collegamento dei dispositivi di comando

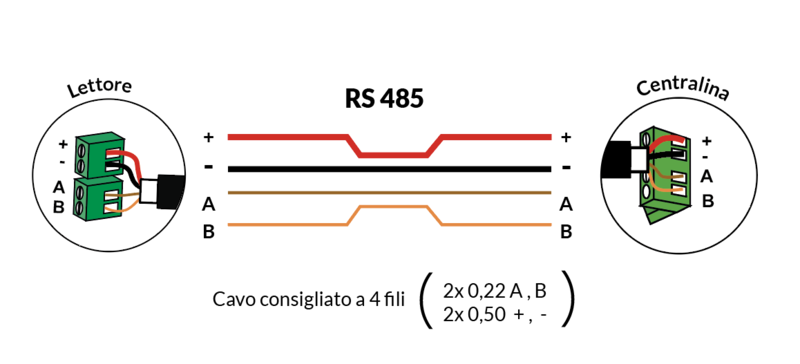

Il collegamento tra la centralina e il dispositivo di comando Extreme Tastierino Antivandalo avviene tramite bus RS-485: consulta la pagina dedicata per cavo consigliato, distanza massima e polarità.
Scarica il pdf con le misure complete
Fissaggio a parete

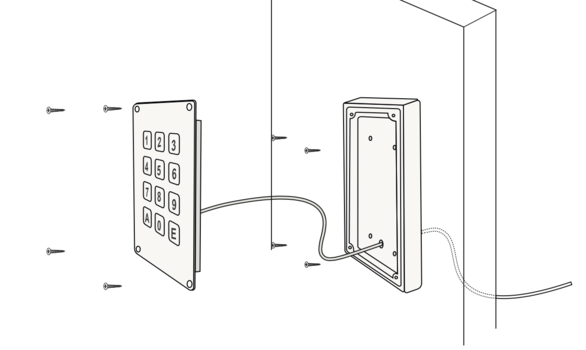

- Pratica cinque fori nella scocca posteriore del tastierino, seguendo le guide interne: quattro fori saranno destinati al fissaggio a muro mediante le viti fornite, mentre un foro centrale in basso consentirà il passaggio del cavo RS-485.
- Fissa la scocca posteriore del lettore al muro utilizzando le quattro viti previste per il fissaggio.
- Fai uscire il cavo RS-485 dal muro e collega i cavi corrispondenti (+, -, A, B) ai morsetti interni del lettore a tastiera.
- Posiziona la parte con tastiera in acciaio inox in modo che si incastri perfettamente alla scocca in plastica e fissala utilizzando le quattro viti Torx incluse.
