Cablaggio bus RS-485

Il collegamento tra centralina e dispositivo di comando avviene tramite cavo RS-485: cavo consigliato a 4 fili, distanza massima 200 m, attenzione alle polarità della morsettiera.

Il collegamento tra la centralina e il dispositivo di comando avviene attraverso un cavo RS-485. Questa specifica è comune a tutti i lettori LabKey che utilizzano questo bus: Next, Mini, Glass ed Extreme Tastierino Antivandalo.

Cavo consigliato a 4 fili (2x 0,22 A, B / 2x 0,50 +, -).
Distanza massima cablaggio: 200 m.
Attenzione! Non invertire le polarità della morsettiera.
Il dispositivo di comando viene alimentato direttamente dalla centralina.
È possibile collegare alla centralina fino a 8 dispositivi di comando (fino a 4 per la versione a 2 relè), con collegamento a stella o a ponte.

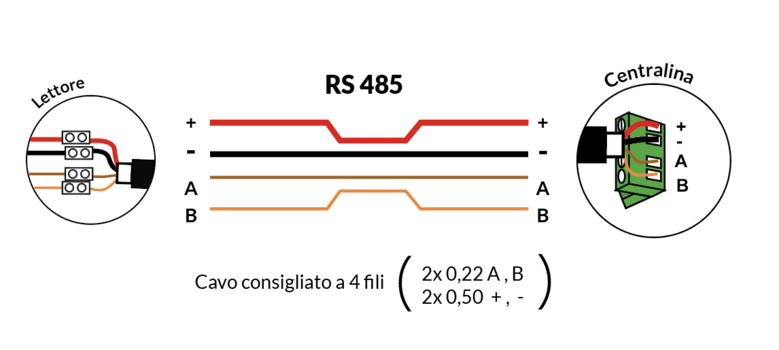

Esempio di cablaggio RS-485

Per il fissaggio meccanico a parete, consulta la pagina del modello di lettore specifico.
