Collegamento elettrico

La centralina richiede l’alimentazione a 12V/1A in dotazione. Ai relé posso collegare qualsiasi dispositivo elettronico gestito tramite contatto pulito. Ogni dispositivo di comando, eccetto LabKey Mini Tastierino Radio, è alimentato direttamente dal bus RS485.

Alimentazione

Le centraline richiedono l’alimentazione a 12V/1A in dotazione.

Ogni dispositivo di comando, eccetto LabKey Mini Tastierino Radio, è alimentato direttamente dalla centralina attraverso il collegamento tramite cavo RS485. Fa eccezione il tastierino radio che monta una batteria CR2450 della durata media di 2 anni a seconda del suo utilizzo.

Collegamento dei relé

Collega il varco o dispositivo elettronico che vuoi azionare, interrompi il circuito e fai ponte con il morsetto della centralina inserendolo di uno dei Relè a disposizione.

Ogni centralina ha 2, 4 o 8 relè relè a seconda della tipologia scelta.

  • La centralina a 2 relè può controllare un massimo di 2 varchi e collegare un massimo di 4 dispositivi di comando.
  • La centralina a 4 relè può controllare un massimo di 4 varchi e collegare un massimo di 8 dispositivi di comando.
  • La centralina a 8 gestisce 8 varchi con 8 dispositivi di comando.

Il nostro contatto è N/O(normalmente aperto) per i primi 4 relè, per la centralina PRO a 8 relé e il modello Light i relè possono essere N/O (normalmente Aperti) o N/C (normalmente chiusi). Sono tutti relè di potenza MAX 10A/250V.

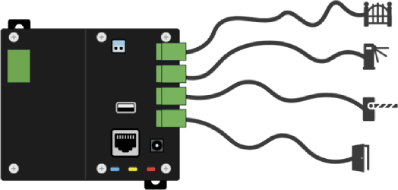

Foto2 Foto2

Cablaggio Centralina Light

Collega il BUS RS485 al morsetto + - A B, attraverso il relè R1 e R2 chiudi il circuito del dispositivo elettronico che vuoi azionare. Segui lo schema seguente.

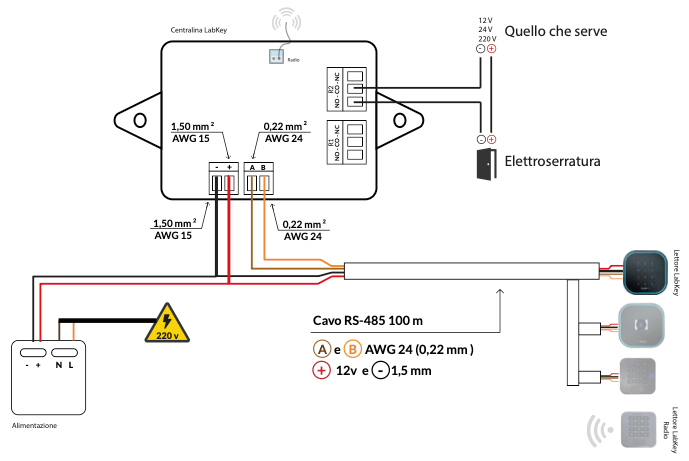

Cablaggio Light
Scarica il pdf di collegamento e misure

Cablaggio Centralina Basic, PRO, LTE

Collega il BUS RS485 al morsetto + - A B di tutti i lettori, attraverso i relè R1, R2, R3, R4 chiudi il circuito del dispositivo elettronico che vuoi azionare. Segui lo schema seguente.

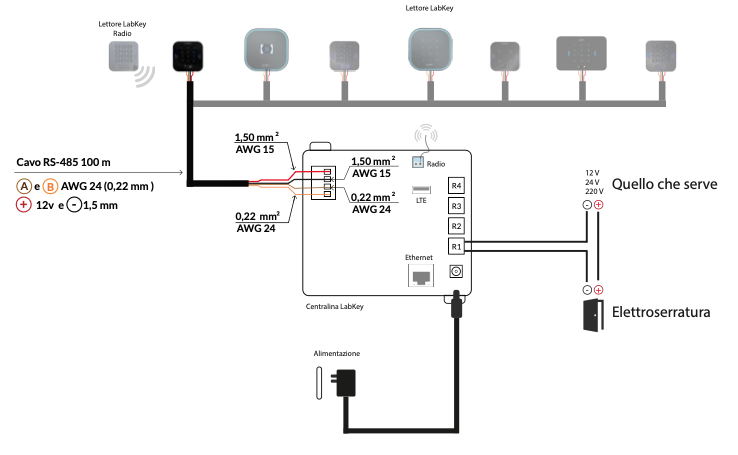

Cablaggio BASI PRO LTE
Scarica il pdf di collegamento e misure

Cablaggio ACCESS PRO 8

Per la versione PRO 8 metiamo a disposizione un alimentatore a guida DIN da 4,5 A, sempre a 12V, per dare la possibilità di cabiale anche gli eventuali varchi direttamente.

I relè R1 R2 R3 R4 sono NO (Normalmente Aperti), i relè R5R6 R7 possono essere anche NC (Normalmente Chiusi).

Il BUS sui lettori è in parallelo, è possibile collegarli sia in cascata che a stella.

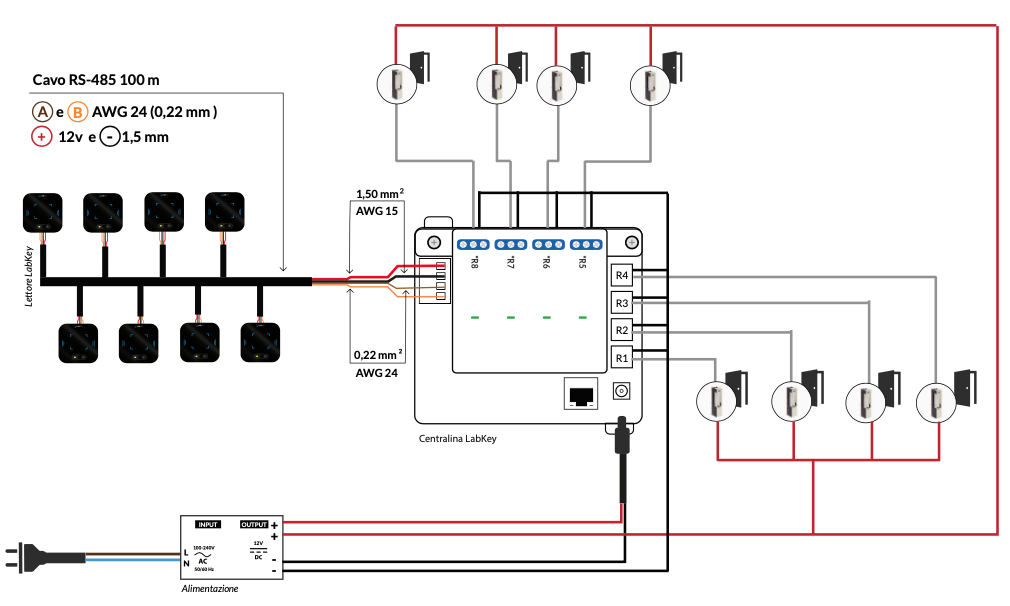

cablaggio ACCESS PRO 8
Scarica il pdf di collegamento e misure

Gestione GPIO ingresso

E’ un connettore hardware aggiuntivo che può essere richiesto sulle centraline PRO. Permette di gestire 4 GPIO di ingresso e controlare quindi dispositivi o sensori esterni.

Il software a corredo con questi GPIO permette di bloccare l’accesso ad un varco se lo stato del GPIO è in una posizione specifica, per esempio se l’allarme è attivo il lettore non permette di accedere pur avendo un utente con credenziali corrette. Oppure vi è la possibilità di azionare dei dispositivi nel caso in cui il GPIO sia in uno stato specifico, per esempio attivare un allarme se il sensore rileva un cambiamento di stato.

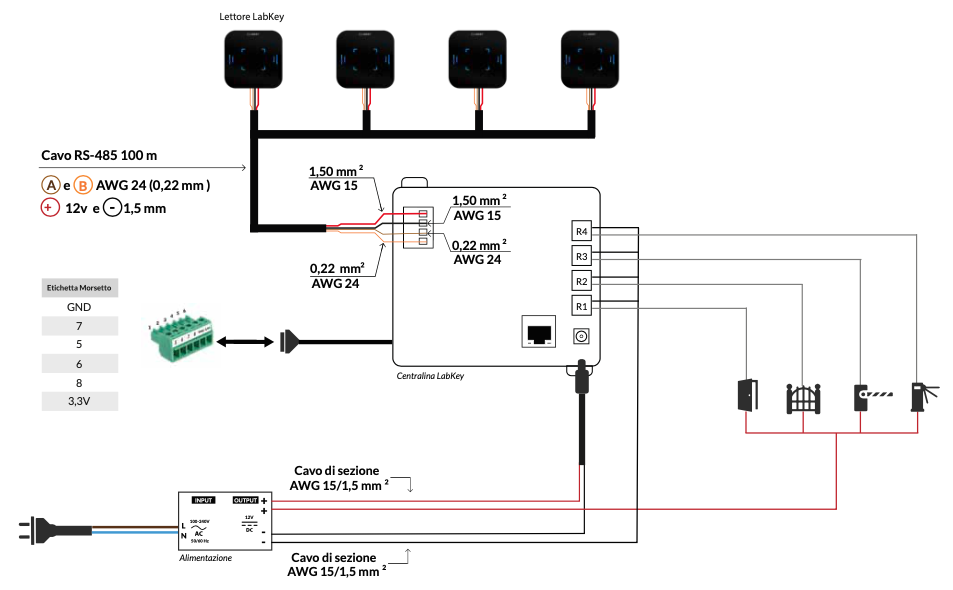

cablaggio plugin 4 GPIO ingresso
Scarica il pdf di collegamento

Cablaggio Antenna UHF per controllo accessi veicolare

E’ un accessorio disponibile solo per le centraline PRO, che permette di riconoscere automaticamente i veicoli dotati di tag UHF e aprire il varco senza contatto da parte dell’utente.

L’antenna comunica con la centralina tramite uno switch esterno di rete, con alimentazione separata dedicata. Segui lo schema seguente per il collegamento.

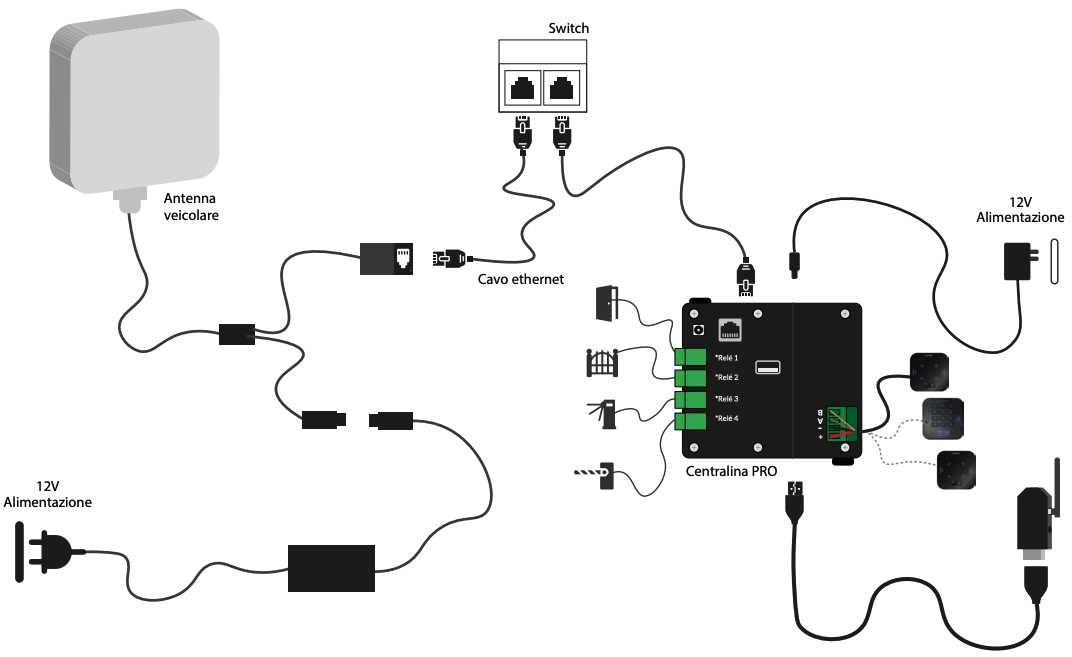

cablaggio antenna UHG per controllo accessi veicolare
Scarica il pdf di collegamento e misure
