Cablaggio USB Extreme QR Code

Il lettore Extreme QR Code da incasso si collega alla centralina tramite un cavo da USB a RJ-50.

Il lettore LabKey Extreme QR Code da incasso non utilizza il bus RS-485: il collegamento tra la centralina e il dispositivo di comando avviene attraverso un cavo da USB a RJ-50 (in dotazione il cavo). Il dispositivo di comando viene alimentato direttamente dalla centralina.

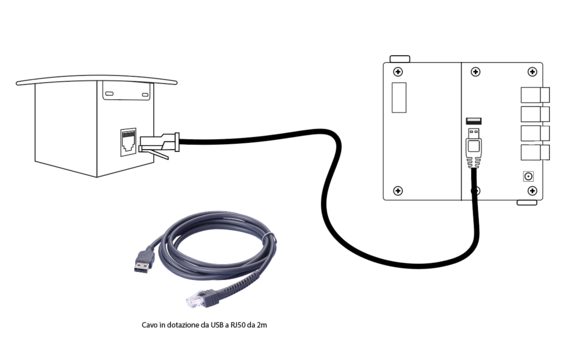

Esempio di cablaggio USB Extreme QR Code

Per il fissaggio meccanico a parete o su tornello — una configurazione tipica per il controllo accessi per tornelli — consulta la pagina del lettore Extreme.
