Guida DIP Switch

Indirizzamento dei dip Switch

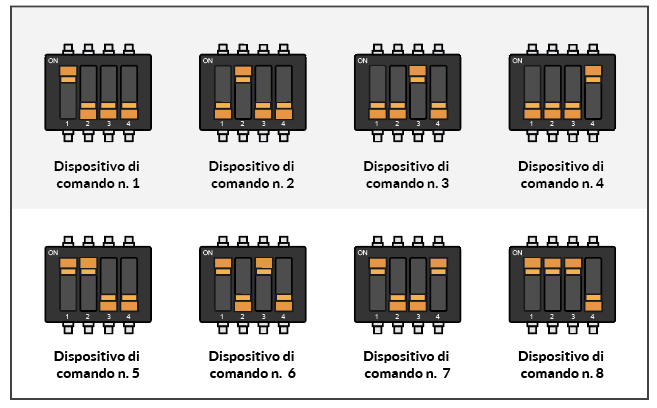

Prima dell’avvio è necessario impostare la numerazione attraverso la configurazione degli switch posti sulla scheda elettronica, come da tabella in seguito.

Ogni dispositivo di comando dev’essere numerato da 1 a 8 e deve essere univoco, tenendo presente che uno stesso numero non può essere ripetuto.

Il tuo dispositivo di comando non ha un dip switch? Puoi considerarlo come dispositivo numero 1.

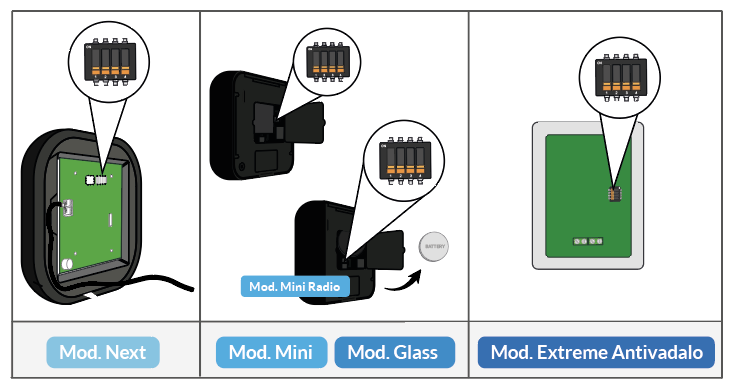

N.B. Prima di impostare i DIP assicurarsi di togliere il morsetto di alimentazione del lettore (modello Next, Mini, Glass, Extreme) e la batteria per il modello Labkey Mini Radio.

Modello Labkey Extreme Qrcode

Va precisato che questo particolare tipo di dispositivo di comando può essere identificato esclusivamente come “1”, poiché non dispone della funzionalità di gestione del dip switch.

Verifica dell’Assegnazione:

Assicurati che ogni dispositivo sia configurato con un numero unico, a meno che tu non voglia impostare due dispositivi in parallelo. Controlla attentamente le impostazioni del dip switch per evitare sovrapposizioni o duplicazioni.

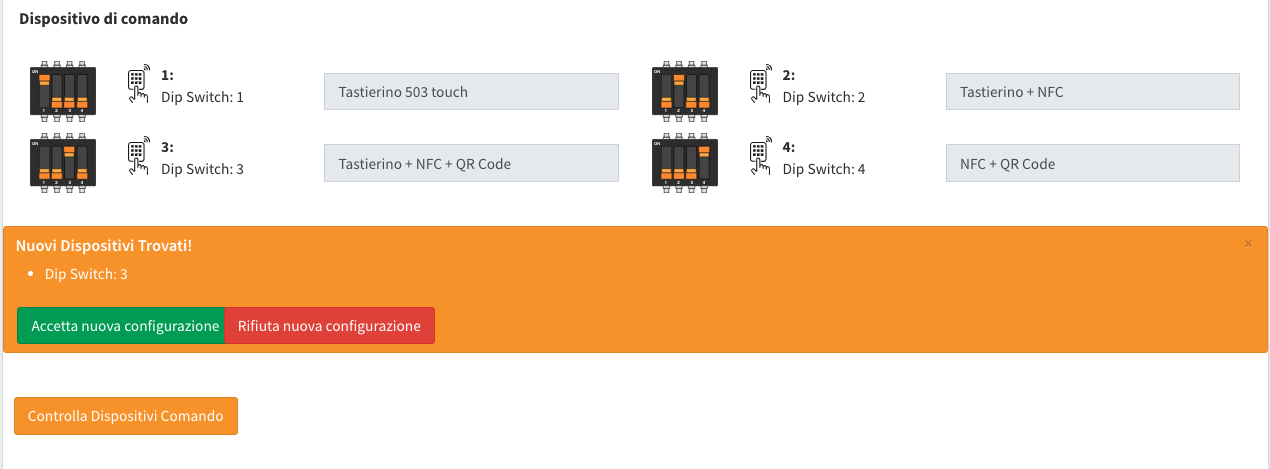

Riconoscimento Online:

Una volta configurati i dip switch, la centralina e il pannello di gestione online dovrebbero riconoscere automaticamente ciascun dispositivo numerato in base alla sua configurazione impostata. Altrimenti procedi pure alla procedura Manuale come descritto nella sezione “Check dispositivi di comando” alla sezione Gestione LabKey
