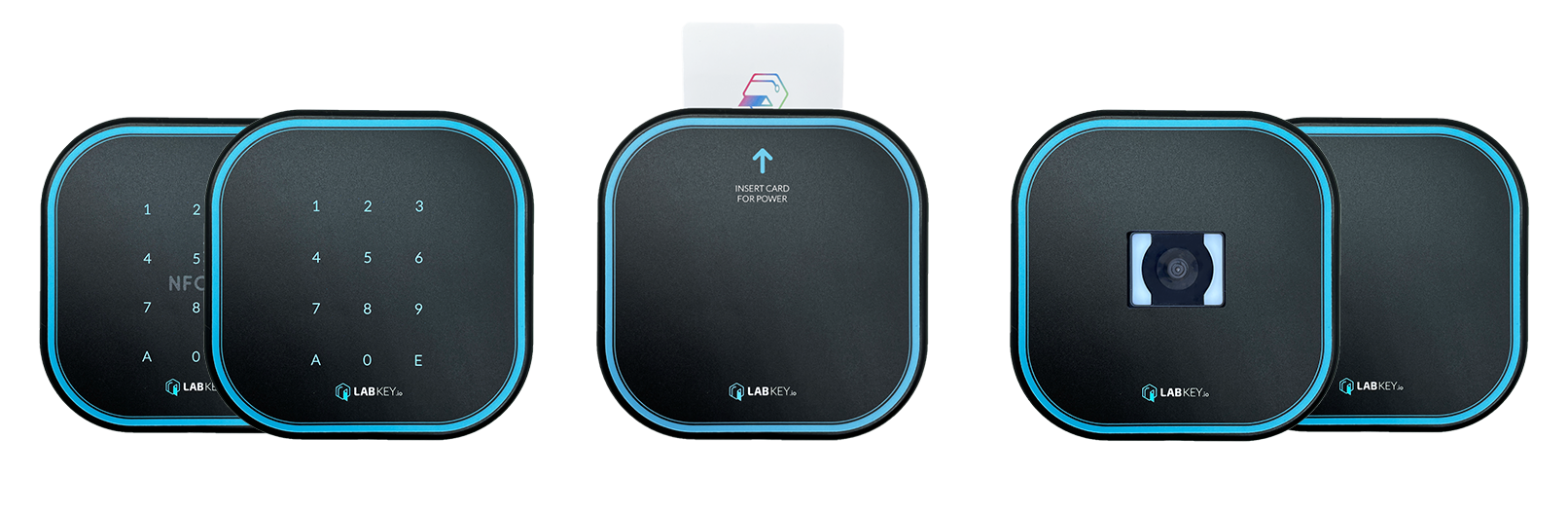

LabKey Next Lesegerät

LabKey Next Lesegerät

Anschluss der Bediengeräte an die Steuereinheit

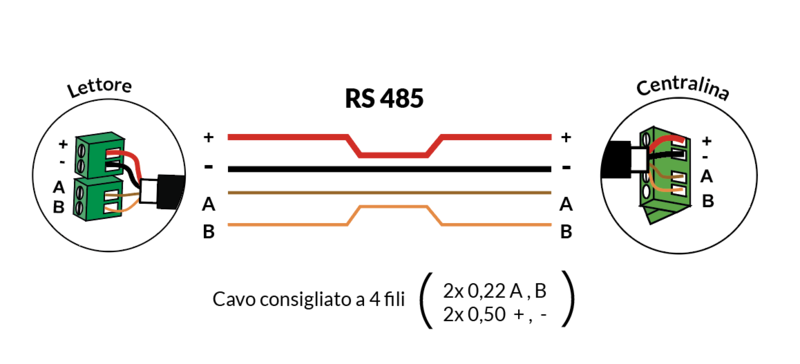

Der Anschluss zwischen der Steuereinheit und dem Bediengerät der Next-Reihe erfolgt über einen RS-485-Bus: Die Angaben zum empfohlenen Kabel, zur maximalen Entfernung und zur Polarität finden Sie auf der entsprechenden Seite.

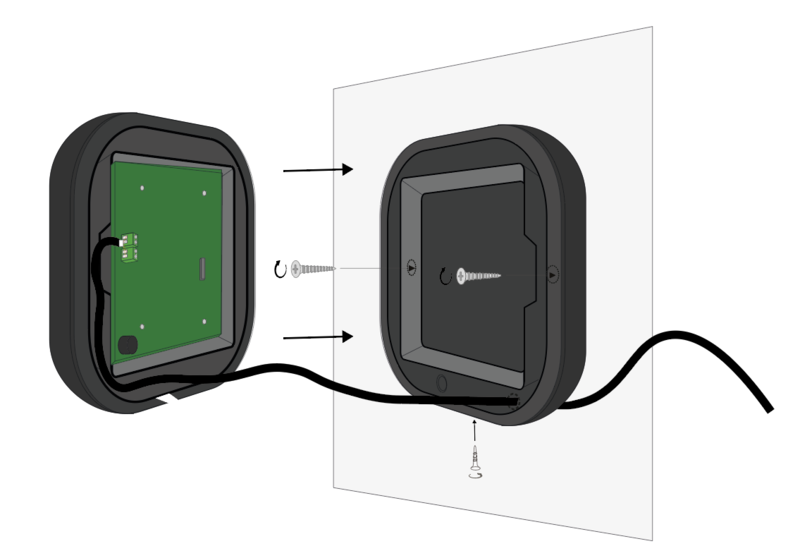

Wandmontage

• Befestigen Sie das Bediengerät mit den zwei mitgelieferten Schrauben an der Wand. Im Inneren des Gehäuses finden Sie Führungen, die die korrekte Positionierung für die Befestigung erleichtern.
• Bohren Sie ein drittes Loch im unteren Bereich, um die Durchführung des RS-485-Kabels zu ermöglichen.
• Schließen Sie die entsprechenden Kabel (+, -, A und B) an die jeweiligen Klemmen am Bediengerät an und schließen Sie das Gehäuse, indem Sie es mit der beigefügten Schraube festschrauben.

PDF mit den vollständigen Abmessungen herunterladen

So verwalten Sie die Adresse des Lesegeräts über den DIP-Schalter
