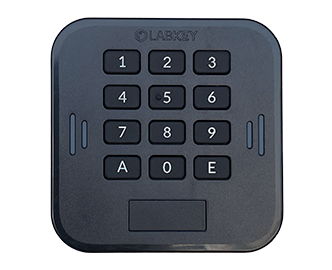

LabKey Mini Lesegerät

LabKey Mini Lesegerät

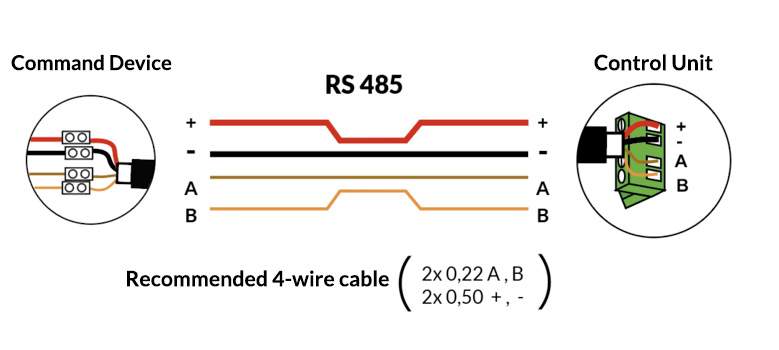

Anschluss der Bediengeräte an die Steuereinheit

Der Anschluss zwischen der Steuereinheit und dem Bediengerät der Mini-Reihe erfolgt über einen RS-485-Bus: Die Angaben zum empfohlenen Kabel, zur maximalen Entfernung und zur Polarität finden Sie auf der entsprechenden Seite.

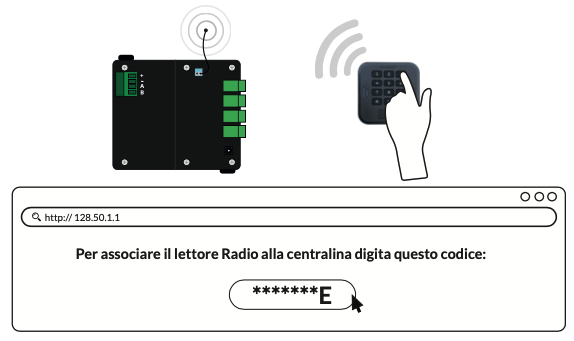

Anschluss des Funkgeräts an die Steuereinheit

Das Funk-Keypad verwendet eine Batterie CR2450, die je nach Nutzung im Durchschnitt 2 Jahre hält.

Für den Anschluss des LabKey Mini Funk-Keypads an die Steuereinheit ist kein Kabel erforderlich, da es auf der Funkfrequenz 433,92 MHz arbeitet. Die betreffende Steuereinheit muss mit einem zusätzlichen Funkmodul ausgestattet sein, das bereits beim Kauf hinzugefügt werden muss.

Klicken Sie auf der Seite http://128.50.1.1 auf „Funkgeräte" (Dispositivi Radio), um die Steuereinheit mit dem LabKey Mini Radio zu koppeln. Detaillierte Anweisungen zum Zugriff auf diese Seite finden Sie im Abschnitt: Verbindung zur Steuereinheit für die Verwaltung.

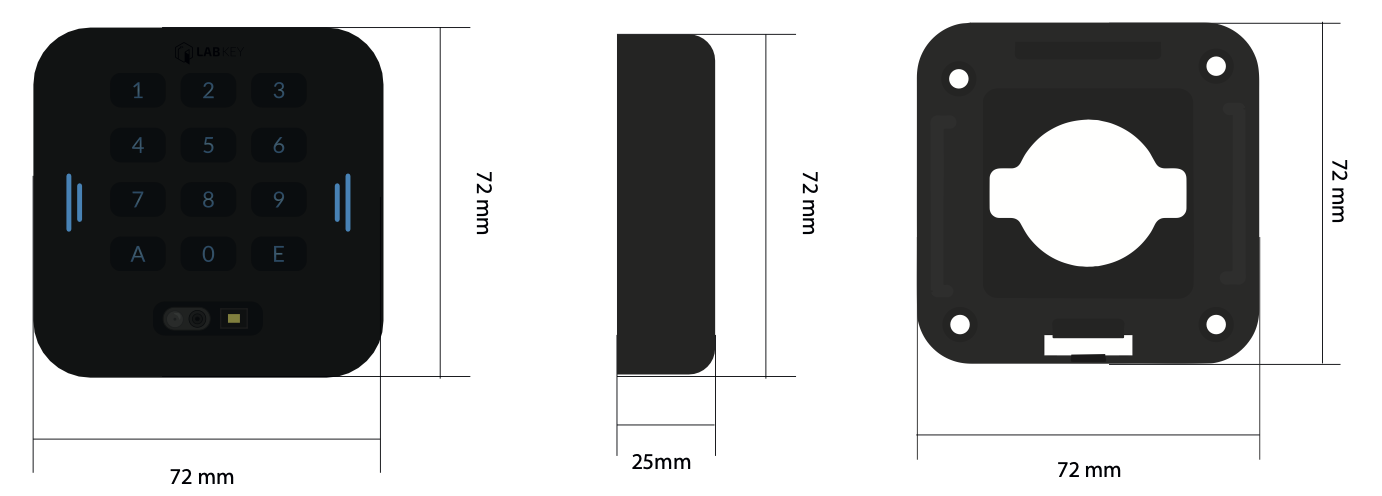

Abmessungen Lesegerät MINI

PDF mit den vollständigen Abmessungen herunterladen

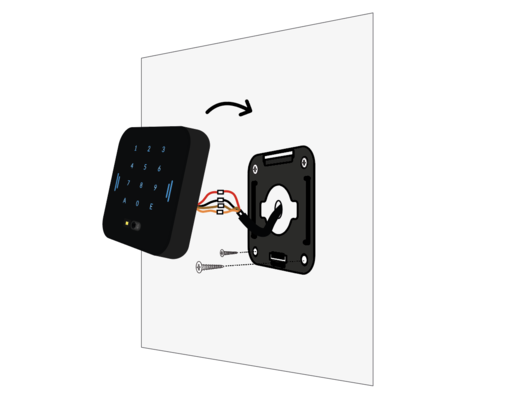

Wandmontage

• Befestigen Sie die Halterung mit den 4 mitgelieferten Schrauben an der Wand.
• Führen Sie das RS-485-Kabel aus der Wand heraus und durch das Loch in der Halterung.
• Schließen Sie die entsprechenden Kabel (+, -, A und B) an die jeweiligen Klemmen am Bediengerät an.

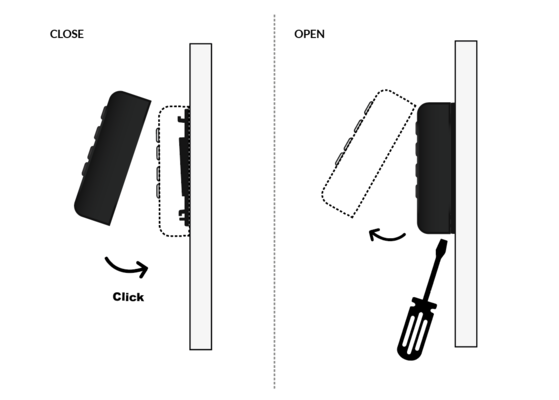

• Rasten Sie das Bediengerät in die Wandhalterung ein und achten Sie darauf, dass es hörbar „klickt".

Verwenden Sie einen Schraubendreher, um das Bediengerät von der Wandhalterung zu lösen.

DUAL-MODE für das QR-Code-Lesegerät (Mini und Glass)

Unsere QR-Codes wurden unter allen Lichtverhältnissen getestet, um maximale Funktionalität zu gewährleisten. Dank des Dual-Mode-Systems deckt unser QR-Code-Lesegerät alle Anforderungen ab:

• Day-Modus: Das Lesegerät bleibt dauerhaft aktiv und somit immer fokussiert.
• Night-Modus (Standard): Das Lesegerät aktiviert sich und fokussiert dank des Präsenzsensors, ohne dabei Licht auszustrahlen.

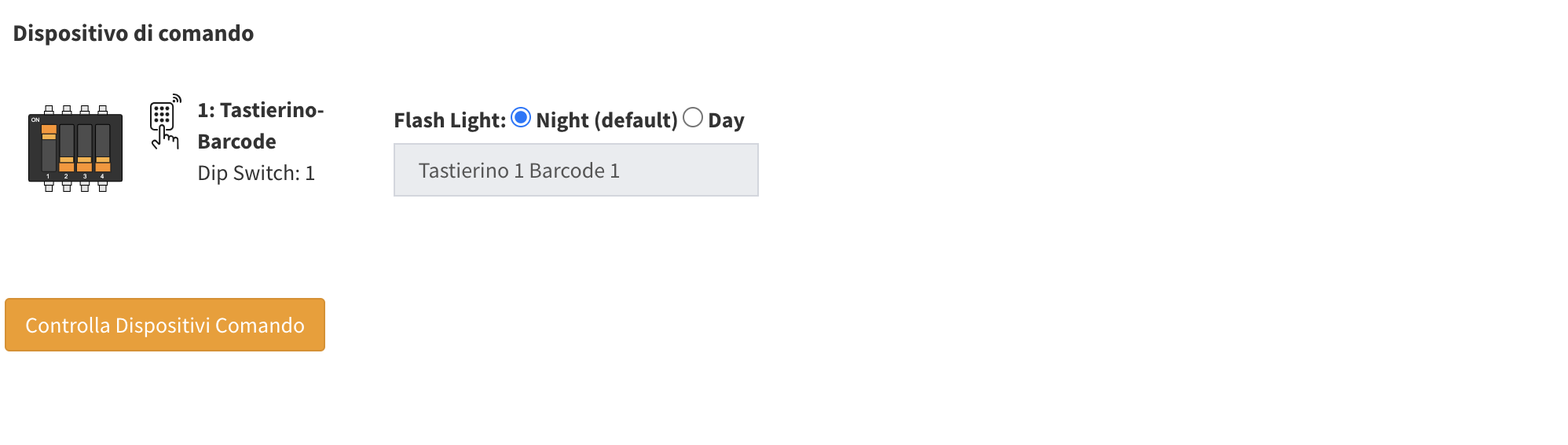

Um den Modus des QR-Codes zu ändern, gehen Sie in den Bereich My Labkey > Labkey und klicken Sie auf den grünen Stift neben der Steuereinheit, an die Ihr QR-Code-Lesegerät angeschlossen ist.

ACHTUNG: Bei Änderung dieser Einstellung startet das Bediengerät neu.

So verwalten Sie die Adresse des Lesegeräts über den DIP-Schalter
