LabKey Glass Lesegerät

Mechanische Montage des LabKey-Glass-Lesegeräts (Standard- und 503-Version) und Konfiguration des Dual-Mode-QR-Codes.

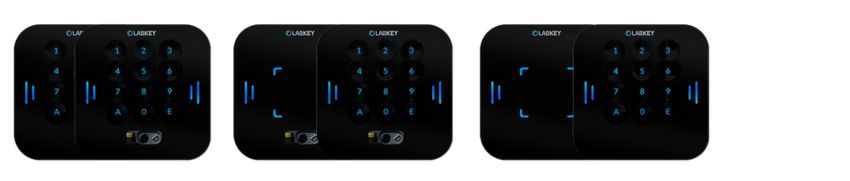

LabKey Glass Lesegerät

Glass

Achtung: Das Lesegerät-Modell LabKey Credit Card entspricht hardwareseitig den hier beschriebenen Eigenschaften des Modells LabKey Glass.

Anschluss der Bediengeräte an die Steuereinheit

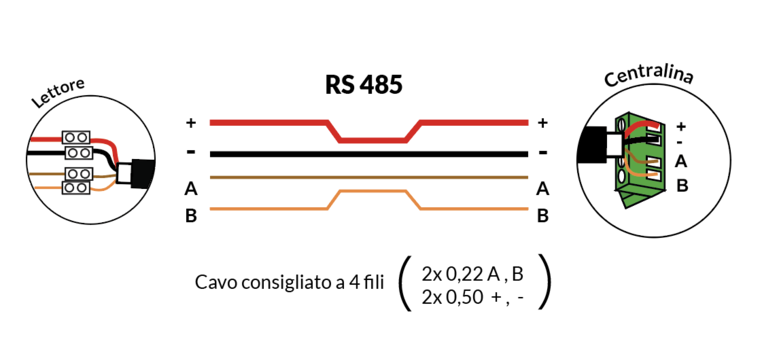

Der Anschluss zwischen der Steuereinheit und dem Bediengerät der Glass-Reihe erfolgt über einen RS-485-Bus: Die Angaben zum empfohlenen Kabel, zur maximalen Entfernung und zur Polarität finden Sie auf der entsprechenden Seite.

2glass

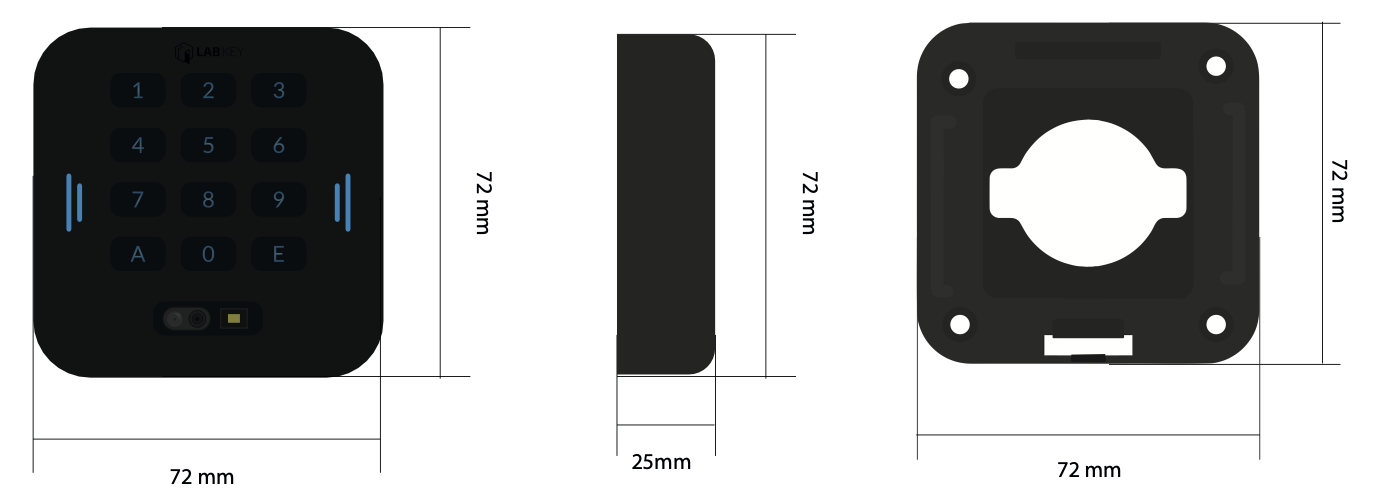

Abmessungen Lesegerät GLASS

Abmessungen des Glass-Lesegeräts


PDF mit den vollständigen Abmessungen herunterladen

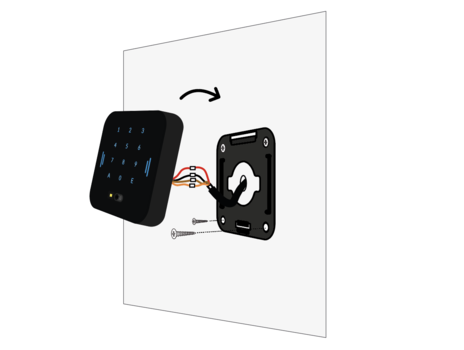

Wandmontage

  • Befestigen Sie die Halterung mit den 4 mitgelieferten Schrauben an der Wand.
  • Führen Sie das RS-485-Kabel aus der Wand heraus und durch das Loch in der Halterung.
  • Schließen Sie die entsprechenden Kabel (+, -, A und B) an die jeweiligen Klemmen am Bediengerät an.

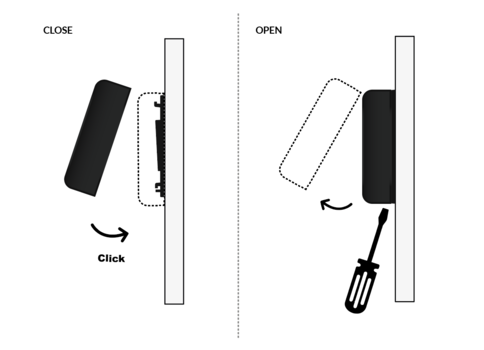

  • Rasten Sie das Bediengerät in die Wandhalterung ein und achten Sie darauf, dass es hörbar „klickt".

3glass

Verwenden Sie einen Schraubendreher, um das Bediengerät von der Wandhalterung zu lösen.

4glass

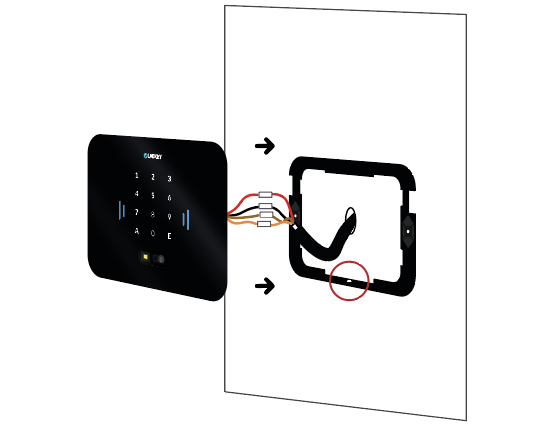

Wandmontage LabKey Glass 503

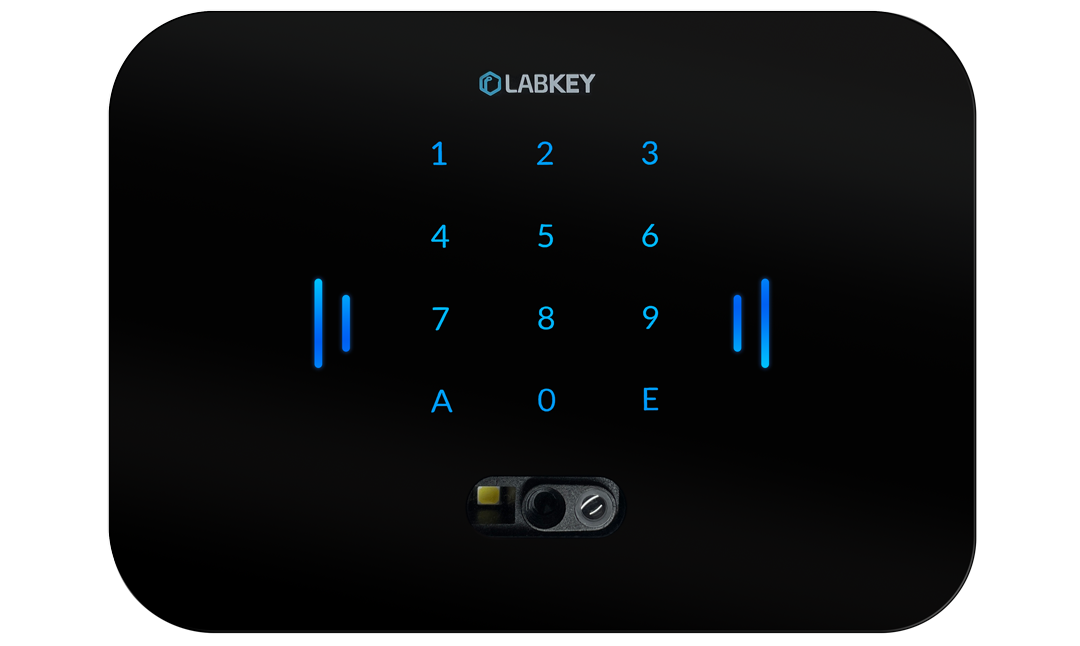

Modell Lesegerät Glass 503
  • Befestigen Sie die Wandhalterung mit den Befestigungsschrauben. HINWEIS: Stellen Sie sicher, dass das Schraubloch der Halterung nach unten zeigt.
  • Führen Sie das RS-485-Kabel aus der Wand heraus und durch das Loch in der Halterung.
  • Schließen Sie die entsprechenden Kabel (+, -, A und B) an die jeweiligen Klemmen am Bediengerät an.

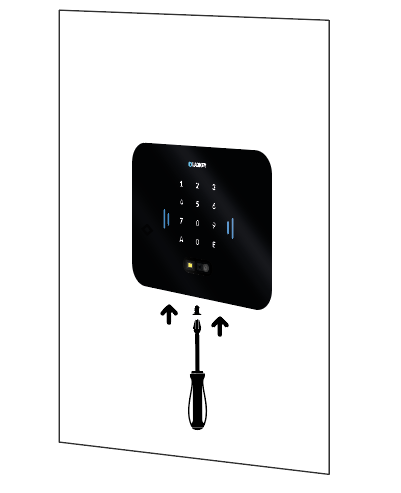

  • Befestigen Sie das Bediengerät durch Verschrauben an der Wandhalterung. HINWEIS: Stellen Sie sicher, dass das Bediengerät fest an der Wandhalterung fixiert ist.

GlassMontaggio1 GlassMontaggio2


PDF mit den vollständigen Abmessungen herunterladen

DUAL-MODE QR-CODE

Unsere QR-Codes wurden unter allen Lichtverhältnissen getestet, um maximale Funktionalität zu gewährleisten. Dank des Dual-Mode-Systems deckt unser QR-Code-Lesegerät alle Anforderungen ab:

  • Day-Modus: Das Lesegerät bleibt dauerhaft aktiv und somit immer fokussiert.
  • Night-Modus (Standard): Das Lesegerät aktiviert sich und fokussiert dank des Präsenzsensors, ohne dabei Licht auszustrahlen.

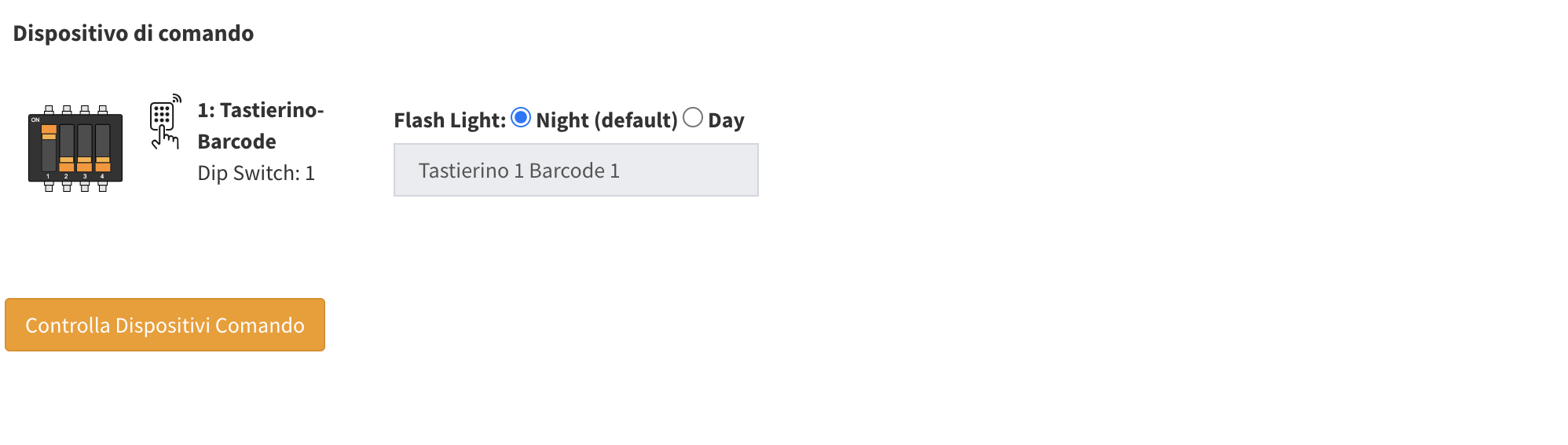

Um den Modus des QR-Codes zu ändern, gehen Sie in den Bereich My Labkey > Labkey und klicken Sie auf den grünen Stift neben der Steuereinheit, an die Ihr QR-Code-Lesegerät angeschlossen ist.

ACHTUNG: Bei Änderung dieser Einstellung startet das Bediengerät neu.

Dual Mode QR code setting
