LabKey Extreme Lesegerät

LabKey Extreme QR-Code-Lesegerät

Anschluss der Bediengeräte

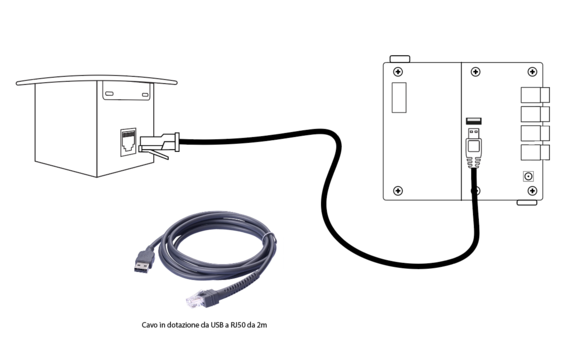

Der Anschluss zwischen der Steuereinheit und dem Extreme-QR-Code-Einbaubediengerät erfolgt über ein USB-RJ50-Kabel: Die technischen Angaben zum Kabel finden Sie auf der entsprechenden Seite.

PDF mit den vollständigen Abmessungen herunterladen

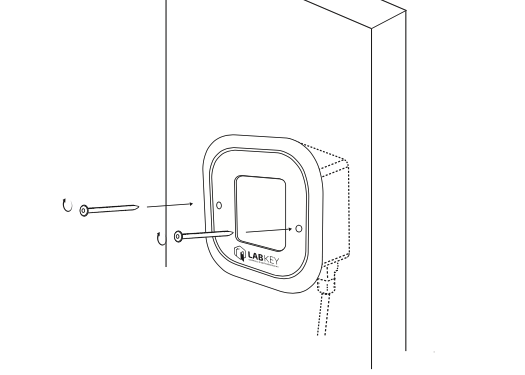

Wandmontage

Dieses Bediengerät eignet sich besonders für die bündige Wandmontage oder für Gehäuse wie Drehkreuze, was es zu einer der meistgenutzten Lösungen für die Zugangskontrolle an Drehkreuzen macht. Gehen Sie wie folgt vor:

• Wählen Sie die ideale Position für die Installation des Bediengeräts.
• Führen Sie das USB-RJ50-Kabel aus der Wand oder dem Drehkreuz heraus und verbinden Sie das Bediengerät mit dem Leser.
• Verwenden Sie die zwei mitgelieferten Schrauben, um das Gerät sicher an der gewählten Position zu befestigen.

LabKey Extreme vandalismussicheres Keypad

Anschluss der Bediengeräte

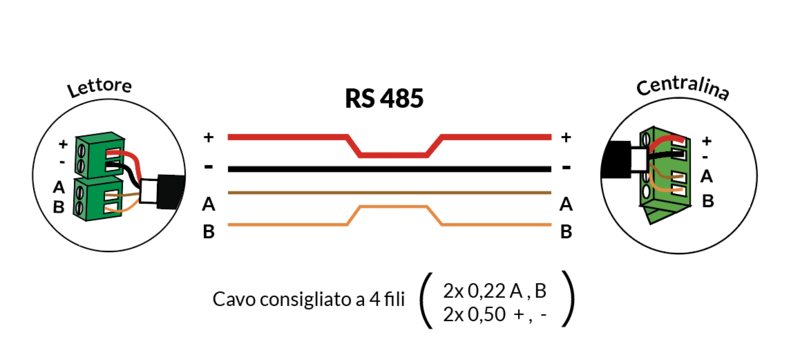

Der Anschluss zwischen der Steuereinheit und dem vandalismussicheren Extreme-Keypad erfolgt über einen RS-485-Bus: Die Angaben zum empfohlenen Kabel, zur maximalen Entfernung und zur Polarität finden Sie auf der entsprechenden Seite.

PDF mit den vollständigen Abmessungen herunterladen

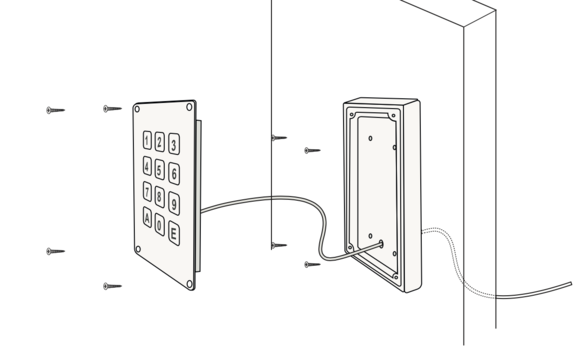

Wandmontage

• Bohren Sie fünf Löcher in das hintere Gehäuse des Keypads und folgen Sie dabei den internen Markierungen: Vier Löcher dienen der Wandbefestigung mit den mitgelieferten Schrauben, während ein zentrales Loch unten die Durchführung des RS-485-Kabels ermöglicht.
• Befestigen Sie das hintere Gehäuse des Lesegeräts mit den vier vorgesehenen Schrauben an der Wand.
• Führen Sie das RS-485-Kabel aus der Wand heraus und schließen Sie die entsprechenden Adern (+, -, A, B) an die internen Klemmen des Keypad-Lesegeräts an.
• Positionieren Sie das Tastenfeld aus Edelstahl so, dass es perfekt in das Kunststoffgehäuse einrastet, und befestigen Sie es mit den vier mitgelieferten Torx-Schrauben.
