RS-485-Bus-Verkabelung
Der Anschluss zwischen Steuereinheit und Bediengerät erfolgt über ein RS-485-Kabel: empfohlenes 4-adriges Kabel, maximale Distanz 200 m, auf die Polarität der Klemmleiste achten.

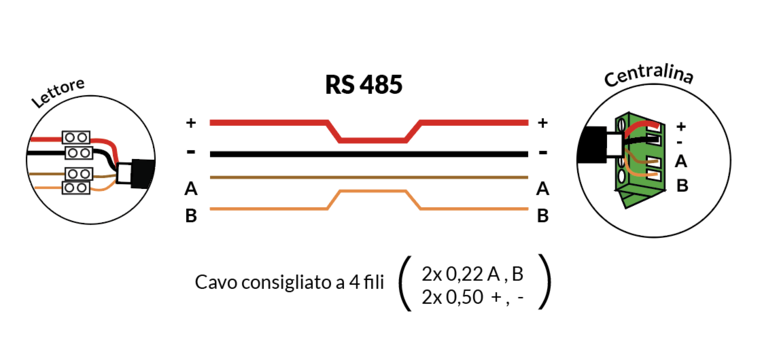

Der Anschluss zwischen der Steuereinheit und dem Bediengerät erfolgt über ein RS-485-Kabel. Diese Spezifikation gilt für alle LabKey-Lesegeräte, die diesen Bus nutzen: Next, Mini, Glass und Extreme Vandalismusgeschütztes Keypad.
- Empfohlenes 4-adriges Kabel (2x 0,22 A, B / 2x 0,50 +, -).
- Maximale Verkabelungsdistanz: 200 m.
- Achtung! Die Polarität der Klemmleiste darf nicht vertauscht werden.
- Das Bediengerät wird direkt über die Steuereinheit mit Strom versorgt.
- Es können bis zu 8 Bediengeräte (bis zu 4 bei der 2-Relais-Version) per Stern- oder Brückenschaltung an die Steuereinheit angeschlossen werden.
Für die mechanische Wandmontage siehe die Seite des jeweiligen Modells unter Lesegeräte.
