Elektrischer Anschluss

Die Steuereinheit benötigt das im Lieferumfang enthaltene 12V/1A-Netzteil. An die Relais kann jedes über einen potentialfreien Kontakt gesteuerte elektronische Gerät angeschlossen werden. Jedes Bediengerät, mit Ausnahme des LabKey Mini Funk-Keypads, wird direkt über den RS485-Bus mit Strom versorgt.

Stromversorgung

Die Steuereinheiten benötigen das im Lieferumfang enthaltene 12V/1A-Netzteil.

Jedes Bediengerät, mit Ausnahme des LabKey Mini Funk-Keypads, wird direkt von der Steuereinheit über die RS485-Kabelverbindung mit Strom versorgt.
Eine Ausnahme bildet das Funk-Keypad: Es wird von einer CR2450-Batterie versorgt, die je nach Nutzung im Schnitt 2 Jahre hält.

Anschluss der Relais

Schließen Sie den Zugang oder das elektronische Gerät, das Sie steuern möchten, an, unterbrechen Sie dessen Stromkreis und überbrücken Sie ihn an der Klemme der Steuereinheit mit einem der verfügbaren Relais.

Je nach gewähltem Modell verfügt jede Steuereinheit über 2, 4 oder 8 Relais:

  • Die Steuereinheit mit 2 Relais kann maximal 2 Zugänge steuern und bis zu 4 Bediengeräte anschließen.
  • Die Steuereinheit mit 4 Relais kann maximal 4 Zugänge steuern und bis zu 8 Bediengeräte anschließen.
  • Die Steuereinheit mit 8 Relais steuert 8 Zugänge mit 8 Bediengeräten.

Unser Kontakt ist für die ersten 4 Relais ein N/O (Schließer); bei der PRO-Steuereinheit mit 8 Relais und beim Modell Light können die Relais als N/O (Schließer) oder N/C (Öffner) ausgeführt sein.
Alle Relais sind für max. 10A/250V ausgelegt.

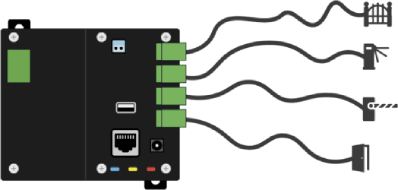

Verkabelung der Relaisklemme an der Steuereinheit Platine der LabKey Light Steuereinheit

Verkabelung der Steuereinheit Light

Schließen Sie den RS485-BUS an die Klemme + - A B an; schließen Sie über die Relais R1 und R2 den Stromkreis des elektronischen Geräts, das Sie steuern möchten. Folgen Sie dem nachstehenden Schaltplan.

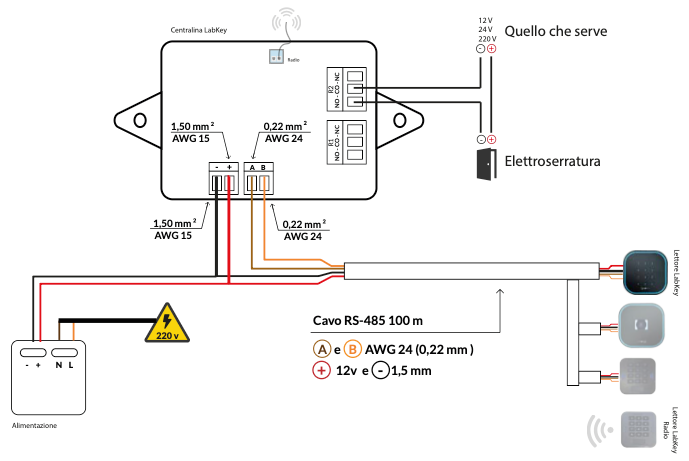

Schaltplan der Steuereinheit Light
PDF mit Anschluss- und Maßangaben herunterladen

Verkabelung der Steuereinheiten Basic, PRO, LTE

Schließen Sie den RS485-BUS an allen Lesegeräten an die Klemme + - A B an; schließen Sie über die Relais R1, R2, R3, R4 den Stromkreis des elektronischen Geräts, das Sie steuern möchten. Folgen Sie dem nachstehenden Schaltplan.

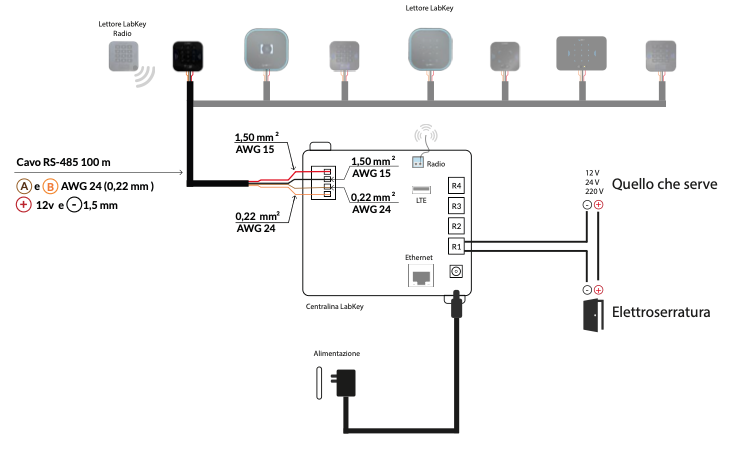

Schaltplan der Steuereinheiten Basic, PRO, LTE
PDF mit Anschluss- und Maßangaben herunterladen

Verkabelung ACCESS PRO 8

Für die Version PRO 8 stellen wir ein Hutschienen-Netzteil mit 4,5 A, ebenfalls bei 12V, zur Verfügung, damit auch etwaige Zugänge direkt verkabelt werden können.

Die Relais R1, R2, R3, R4 sind Schließer (N/O); die Relais R5, R6, R7 können auch als Öffner (N/C) ausgeführt sein.

Der BUS an den Lesegeräten ist parallel geschaltet und kann sowohl als Reihen- als auch als Sternverkabelung ausgeführt werden.

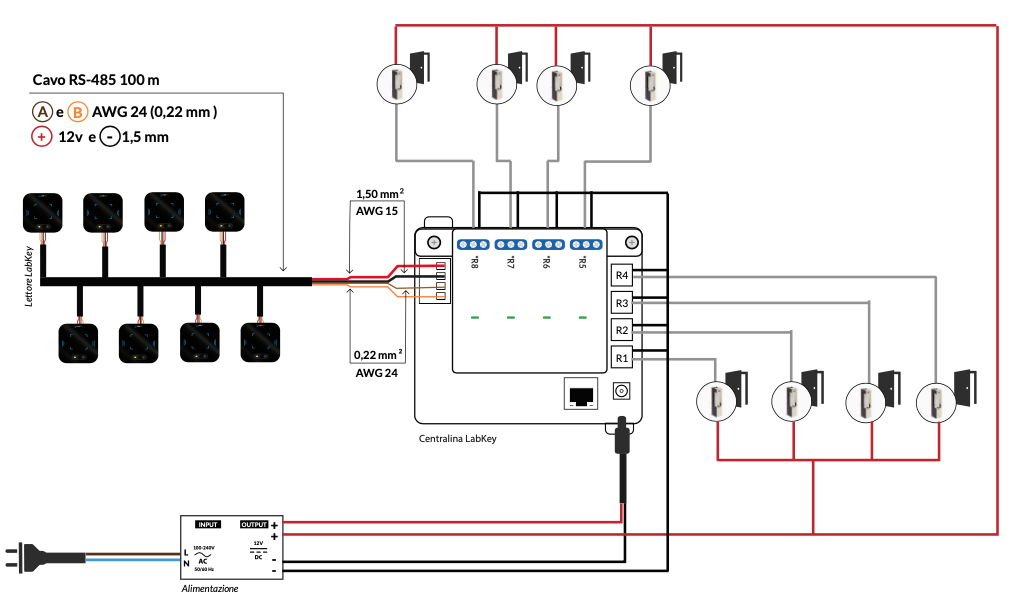

Schaltplan ACCESS PRO 8
PDF mit Anschluss- und Maßangaben herunterladen

Verwaltung der GPIO-Eingänge

Dies ist ein zusätzlicher Hardware-Anschluss, der für die PRO-Steuereinheiten angefordert werden kann. Er ermöglicht die Verwaltung von 4 GPIO-Eingängen und damit die Steuerung von externen Geräten oder Sensoren.

Die zugehörige Software ermöglicht es, einen Zugang zu sperren, wenn sich der GPIO in einem bestimmten Zustand befindet – ist beispielsweise der Alarm aktiv, verweigert das Lesegerät den Durchgang, selbst wenn der Benutzer über gültige Zugangsdaten verfügt. Ebenso können Geräte ausgelöst werden, wenn der GPIO einen bestimmten Zustand erreicht – zum Beispiel die Aktivierung eines Alarms, wenn der Sensor eine Zustandsänderung erkennt.

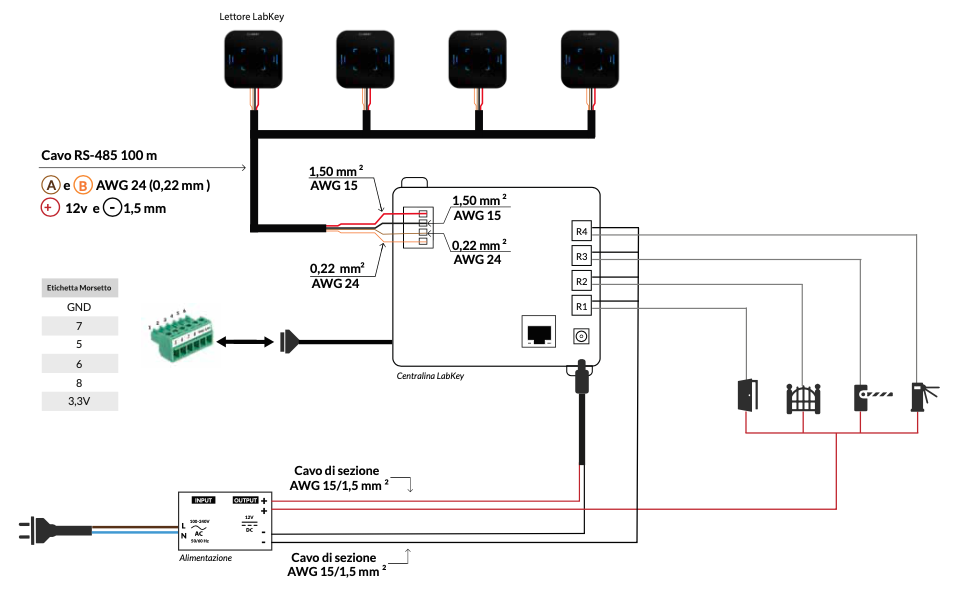

Verkabelung des Plugins für 4 GPIO-Eingänge
PDF mit Anschlussangaben herunterladen

Verkabelung der UHF-Antenne für die Fahrzeugzufahrtskontrolle

Dieses Zubehör ist nur für die PRO-Steuereinheiten verfügbar; es erkennt automatisch Fahrzeuge, die mit einem UHF-Tag ausgestattet sind, und öffnet den Zugang kontaktlos für den Benutzer.

Die Antenne kommuniziert mit der Steuereinheit über einen externen Netzwerk-Switch mit einer separaten, eigenen Stromversorgung. Folgen Sie dem nachstehenden Schaltplan für den Anschluss.

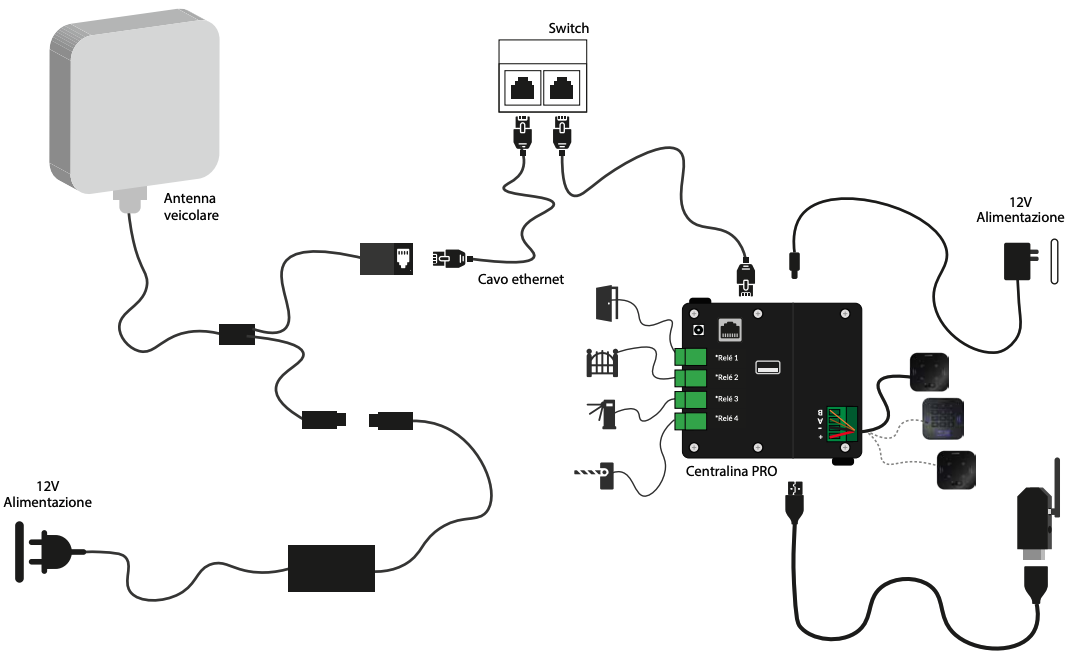

Schaltplan des UHF-Antennenkits für die Fahrzeugzufahrtskontrolle
PDF mit Anschluss- und Maßangaben herunterladen
