DIP-Schalter Anleitung

Vor der Inbetriebnahme muss die Nummerierung der Bediengeräte über die Schalter auf der Elektronikplatine eingestellt werden, wie in der folgenden Tabelle gezeigt.

Adressierung der DIP-Schalter

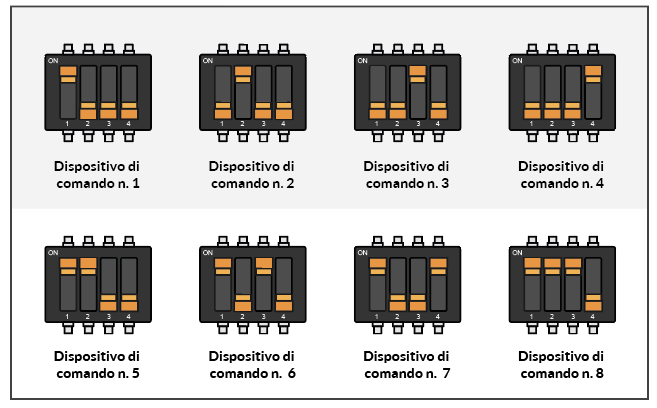

Vor der Inbetriebnahme muss die Nummerierung durch die Konfiguration der Schalter auf der Elektronikplatine gemäß der folgenden Tabelle eingestellt werden.

1-dip

Jedes Bediengerät muss von 1 bis 8 nummeriert sein und diese Nummer muss eindeutig sein, d. h. dieselbe Nummer darf nicht wiederholt werden.

Besitzt Ihr Bediengerät keinen DIP-Schalter? In diesem Fall können Sie es als Gerät Nummer 1 betrachten.

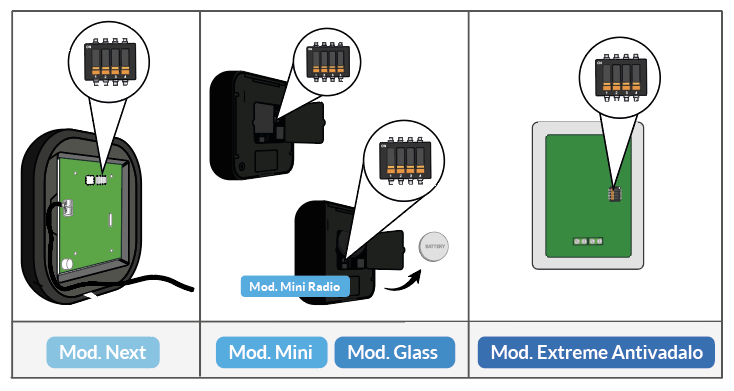

HINWEIS: Bevor Sie die DIP-Schalter einstellen, stellen Sie sicher, dass Sie die Stromversorgung des Lesegeräts (Modelle Next, Mini, Glass, Extreme) abklemmen und bei dem Modell LabKey Mini Radio die Batterie entfernen.

2-dip

Modell LabKey Extreme QR-Code

1-qrcode2

Es ist zu beachten, dass dieser spezielle Typ von Bediengerät ausschließlich als “1” identifiziert werden kann, da er über keine DIP-Schalter-Verwaltung verfügt.

Überprüfung der Zuweisung:

Stellen Sie sicher, dass jedes Gerät mit einer eindeutigen Nummer konfiguriert ist, es sei denn, Sie möchten zwei Geräte parallel schalten. Prüfen Sie die Einstellungen der DIP-Schalter sorgfältig, um Überschneidungen oder Duplikate zu vermeiden.

Online-Erkennung:

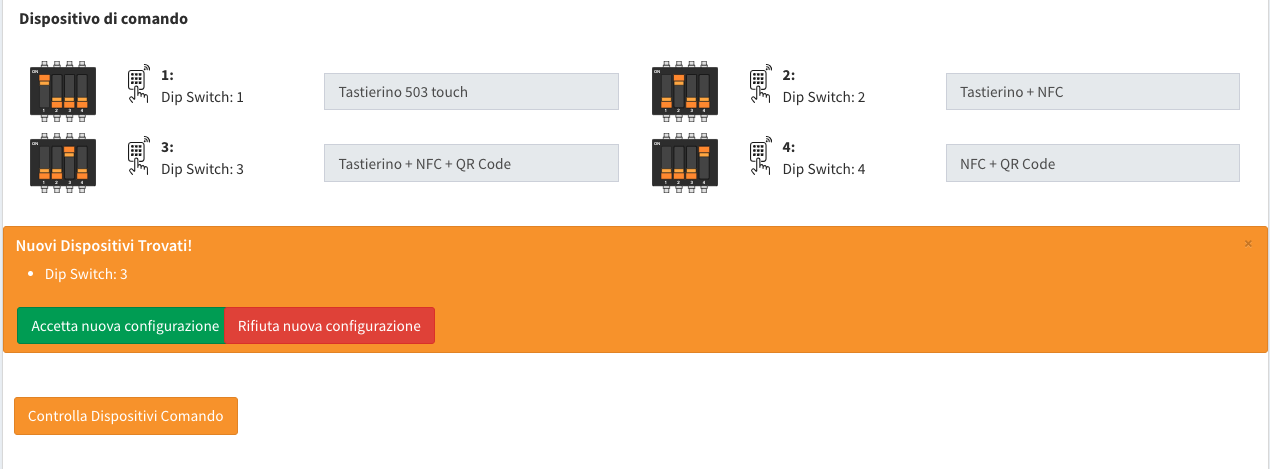

Sobald die DIP-Schalter konfiguriert sind, sollten die Steuereinheit und das Online-Verwaltungspanel jedes nummerierte Gerät basierend auf seiner eingestellten Konfiguration automatisch erkennen. Andernfalls fahren Sie mit dem manuellen Verfahren fort, wie im Abschnitt „Steuergerät prüfen" unter LabKey bearbeiten beschrieben.

Dip3.2
